【導讀】對于電源設計而言，你覺得是簡單呢，還是復雜？就拿穩壓器選擇而言，開關穩壓器在很多方面都優于線性穩壓器，它能夠在高功率轉換期間實現高效率。開關穩壓器的優點是具有高功率轉換效率。
但是，它們也存在一些缺點。許多應用面臨的一大挑戰是開關穩壓器自身的干擾，這是因?yàn)殚_(kāi)關穩壓器通常會在輸入端和輸出端產生傳導發射和輻射電磁干擾(EMI)。EMI可能會耦合進入電路的信號關鍵型部件，進而降低系統性能。開關穩壓器產生的這種干擾也可能導致產品無法滿足給定的規范標準，例如，CISPR 22 B級輻射限值規定電磁輻射騷擾應在30 Mhz至450 MHz之間。

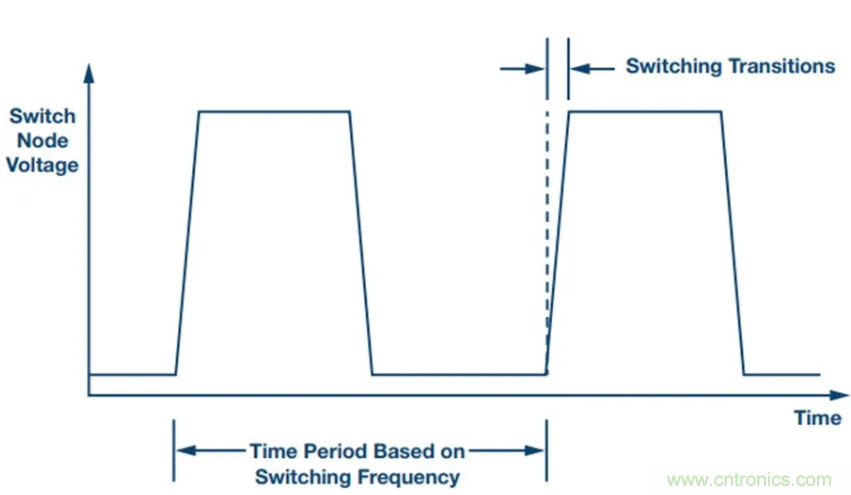

開關模式電源頻率和產生的相關干擾
對于這種問題，可以通過延長轉換時間來減少快速開關產生的干擾。開關穩壓器以較慢的速度進行開關轉換不但可以降低干擾頻率，還可以減小干擾幅度。這是基于公式：V = L × di/dt。所以，如果非?？焖俚厍袚Q流經開關穩壓器的電流（升高和降低），那么在固定寄生電感下會產生較高的電壓失調。這也會增加干擾。
上述說法可能會讓人認為，以較慢速度開關轉換可能會更好。從產生干擾這方面來看，這種想法是對的。遺憾的是，慢速開關轉換會增加開關損耗。在轉換過程中，開關具有一定的電阻，開關既不完全開啟，也不完全關閉，此時它具有高電阻。這會造成功率損耗，并降低開關穩壓器的轉換效率。
以往，設計人員只能選擇高效率和高噪聲，或者選擇低轉換效率和低干擾。電磁干擾可以通過添加濾波器和屏蔽來減輕，但這會增加制造復雜性、尺寸和成本。
開關電流對稱設計實現磁場抵消
為了實現高效率、低EMI、結構緊湊的開關穩壓器設計，ADI公司 Power by Linear™ 團隊的工程師開發了 Silent Switcher® 技術。在靜音開關穩壓器中，高di/dt電流環路被分成兩個對稱的環路，形成兩個互相抵消的磁場。這種抑噪設計通常可以減少20 dB至40 dB的電磁干擾。

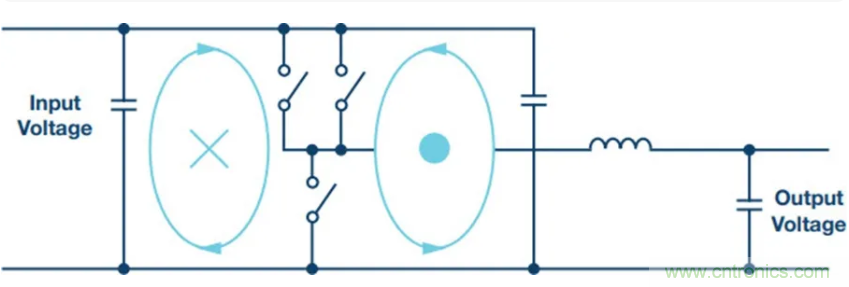

上圖顯示了走線和開關的對稱布局。這種布局將開關電流分為兩條對稱路徑。一條路徑產生的磁場強度與第二條路徑相同，但方向相反。所以，這些干擾磁場基本可以彼此抵消。
Silent Switcher技術和新開發的Silent Switcher 2技術支持在高頻率運行中實現高 VIN / VOUT 比，同時保持低噪聲，因此可以縮小解決方案的總體尺寸。采用這種架構，可以實現緊湊高效的低噪聲開關穩壓器。
