中心論題：
- 交疊概念以及防止方法
- 介紹一個防止交疊的電路
解決方案：
- 在關斷一個晶體管之后，在接通另一個晶體管之前提供延時
- 利用交叉耦合門來防止晶體管在另一個晶體管關斷之前被接通

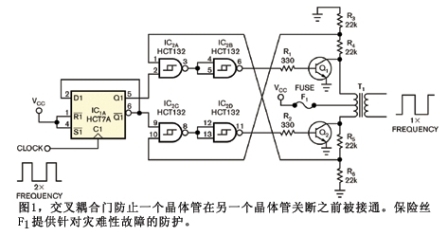

交疊是推挽驅動器的兩個晶體管同時處于導通狀態的短暫時間。在中心抽頭變壓器的初級中，這是常見的問題。交疊導致很大的電流尖峰和更多的開關損耗。飽和的晶體管關斷速度慢于接通速度，導致了這個問題。防止交疊的一種方法是在關斷一個晶體管之后并在接通另一個晶體管之前提供延時。該方法需要幾個額外元件，并且必須為最壞情形包含足夠長的延時。本設計實例利用交叉耦合門來防止晶體管在另一個晶體管關斷之前被接通（圖1）。為簡化起見，該圖并未描繪旁路電容器、緩沖器網絡和其它無需用來描繪該方法的元件。
門IC2A防止Q1在Q2關斷之前被接通。同樣，門IC2C防止Q2在Q1關斷之前被接通。門IC2B和IC2D當作逆變器來提供正確極性，以便驅動開關晶體管。對晶體管集電極電壓的監視功能利用分壓器R3/R4和R5/R6來傳感每個晶體管的關斷。由于集電極電壓擺動至電源電壓的兩倍，因此分壓器把電壓減半。過沖期間，分壓器的阻抗還把門的輸入電流限制在安全水平。開關頻率是輸入時鐘頻率的一半。D型雙穩態多諧震蕩器IC1A把輸入時鐘頻率除以2，并提供50%占空比的補充輸出。補充輸出按交替順序驅動開關晶體管。變壓器T1的次級提供隔離的方波輸出。
