【導讀】 我一直在尋找便宜又好用的消費電子產品進行拆解，以了解其詳細結構。NETGEAR公司的PTV3000 Push2TV在Groupon上僅售39.99美元，成為我下一個解析對象。PTV3000是NETGEAR公司第三代流媒體適配器，支持Intel WiDi協議。
PTV1000支持最高720p的WiDi v1.0，而PTV2000和PTV3000則可支持更新版本的1080p WiDi規范。PTV3000的緊湊程度遠超先前版本，經固件升級后可支持衍生于WiDi的Miracast協議。

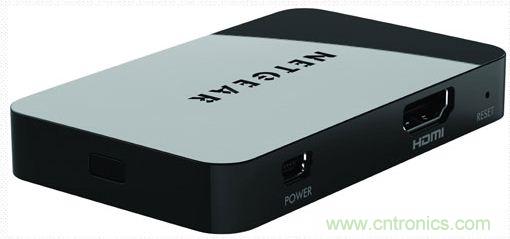

圖：圖解便宜又好用的媒體適配器PTV3000。
圖顯示了PTV3000的后面板microUSB(電源)和HDMI連接器以及嵌入式復位開關。該設備還包含一根USB數據線和AC至USB電源適配器，但圖中并未給出。在PTV3000的右側，還可以看到一個Wi-Fi保護設置(WPS)按鈕。在該設備的前方，還設有一個電源LED指示燈，圖中也未給出。

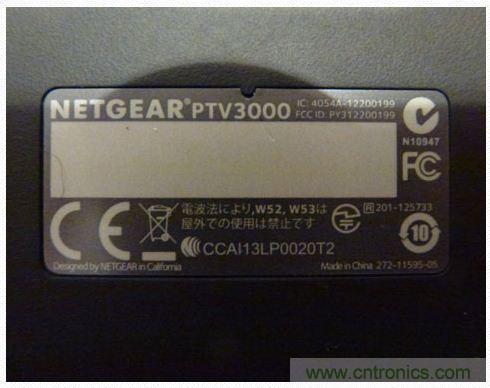

在解析過程中，我面臨的第一個挑戰是如何打開PTV3000的塑料外殼？一開始，我試圖使用螺絲刀從下方撬開殼體，但未成功，最后我決定剝掉產品標簽(圖)。
圖：圖解便宜又好用的媒體適配器PTV3000。
在產品標簽下方，我發現了一個小型十字頭螺絲。把這個螺絲擰掉后，就可以打開PTV3000的塑料外殼了。

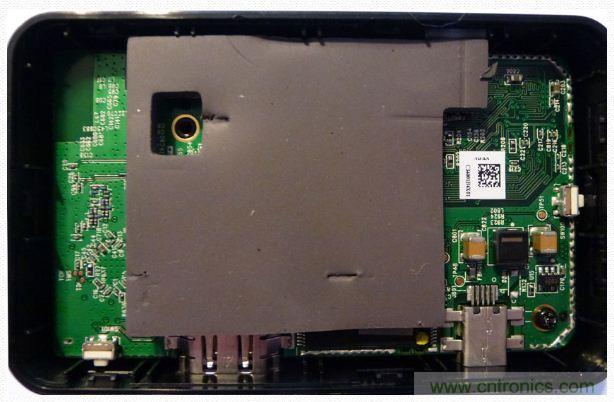

我猜想，圖所示的泡沫墊應該是用來增強PCB和外殼下側間的氣隙。很顯然該泡沫墊為電絕緣材料，但我并不認為它是用來發揮電磁干擾防護罩作用的(但保留這個想法)。把這個泡沫墊拆掉后就可看到PCB的一面。
圖：圖解便宜又好用的媒體適配器PTV3000。

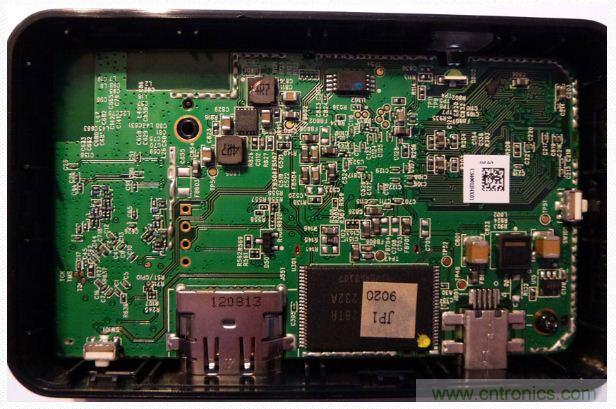

圖上方顯示的是LED指示燈，其右側是WPS開關。圖下方從左到右依次為復位開關、HDMI連接器、microUSB電源連接器及另一個十字頭螺絲。將該螺絲卸下則可將PCB從外殼上取下。
圖：圖解便宜又好用的媒體適配器PTV3000。

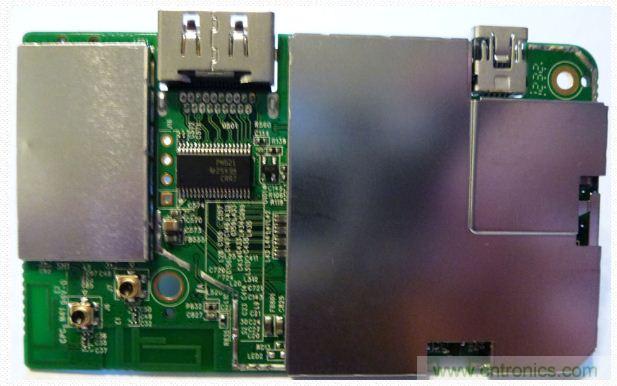

圖是將PCB旋轉180°后的情況。位于頂部microUSB和HDMI連接器中間、貼有ROM碼標簽的IC是Hynix H27U1G8F2BTR-BC 1Gb NAND閃存。由于在NAND閃存之外無法直接執行代碼，因此，我會在系統中找到RAM(當然，也有助于數據存儲)。因此，我將PCB翻轉過來(圖)，發現的唯一可見的知名器件為德州儀器公司的TPD12S521 HDMI ESD IC。我本來也可以撬開法拉第籠的頂部，但這樣會導致PTV3000無法繼續使用，而未來我還準備將它用于其他測試中。幸運的是，WikiDevi網站一如既往地提供了參考信息。除了直接為我們提供一份部分器件列表外，WikiDevi還提供了包含金屬防護罩下方照片的FCC認證數據庫頁面鏈接。
圖：圖解便宜又好用的媒體適配器PTV3000。
圖：圖解便宜又好用的媒體適配器PTV3000。
左側較小防護罩下方是Atheros公司的AR9374雙頻段802.11a/b/g/n Wi-Fi控制器。右側較大的防護罩包含兩個知名的IC：Cavium的PureVu CNW6611L SoC及SDRAM。FCC提供的照片顯示該存儲器的生產商為Hynix。但是，這些圖片還不足以使我們辨別產品外包裝上的產品名稱及DRAM密度信息。Cavium的CNW6611L系統框圖則清楚地顯示其為DDR3存儲器。
使用了較少芯片的PTV3000具有高度功能整合的特性，雖然從概念上來說并不新穎，但令人印象深刻，PTV3000是一款經典的低價格、低利潤、大容量消費電子產品。鑒于WiDi僅適用于Intel公司產品，NETGEAR公司明智地提供了固件升級特性，擴展PTV3000的功能集，使其能夠基于Wi-Fi直連支持更多行業標準的Miracast換代產品。
