【導讀】在小功率直流電源中，常見的幾種整流電路有單相半波、全波、橋式和三相整流電路等。
在小功率直流電源中，常見的幾種整流電路有單相半波、全波、橋式和三相整流電路等；全波整流電路是平常應用中用得非常多的電路圖之一，全波整流電路是指能夠把交流轉換成單一方向電流的電路，最少由兩個整流器合并而成，一個負責正方向，一個負責反方向，最典型的全波整流電路是由四個二極管組成的整流橋，一般用于電源的整流。也可由MOS管搭建。常見的還有用兩個二極管搭建的全波整流電路。
全波整流是一種對交流整流的電路。在這種整流電路中，在半個周期內，電流流過一個整流器件（比如晶體二極管），而在另一個半周內，電流流經第二個整流器件，并且兩個整流器件的連接能使流經它們的電流以同一方向流過負載。全波整流整流前后的波形與半波整流所不同的，是在全波整流中利用了交流的兩個半波，這就提高了整流器的效率，并使已整電流易于平滑。因此在整流器中廣泛地應用著全波整流。在應用全波整流器時其電源變壓器必須有中心抽頭。無論正半周或負半周，通過負載電阻R的電流方向總是相同的。

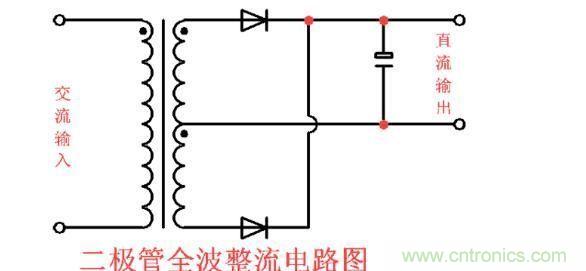

2個二極管全波整流電路圖
用2個二極管全波整流電路如下圖：
下面這個電路圖也是由兩個二極管組成的全波整流電路，它是全波整流的正負9V的雙電源電路，如果光用正電源，就接正9V和地線即可。

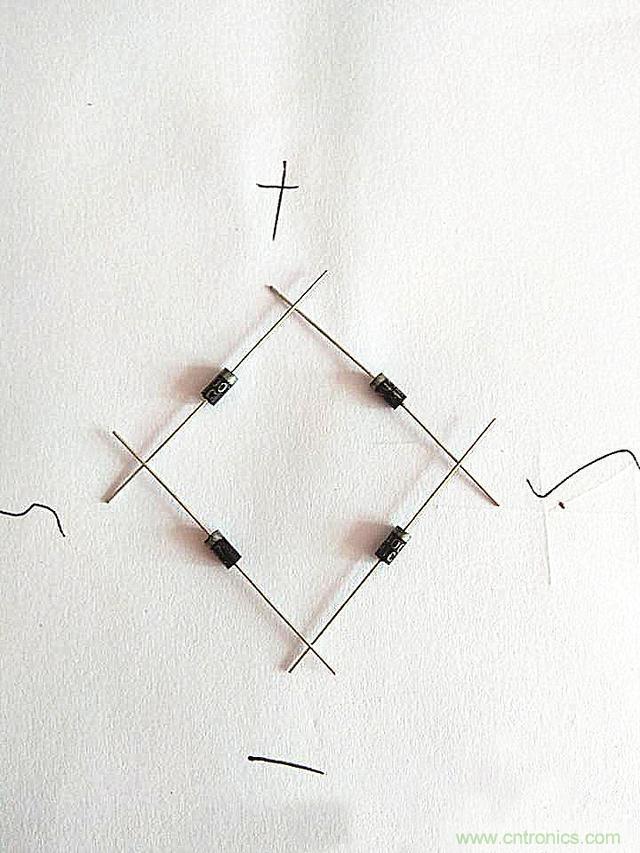

這個是橋式整流電路的電路圖，我們看一下這四個二極管是怎么連接的？根據圖形符號連接實物圖應該是這樣的。
連接技巧：4個二極管分兩組，兩個兩個串一起，即一個二極管正極接另一個二極管負極，然后把二組串好的二極管并聯，也就是正接正負接負。接點：兩個正極是輸出的負極端，兩個負極是輸出的正極端，剩余兩個接點是輸入的交流端。
還有一些整流橋堆，其實是封裝的4個二極管，它的連接方式都是相同的。
經典案例

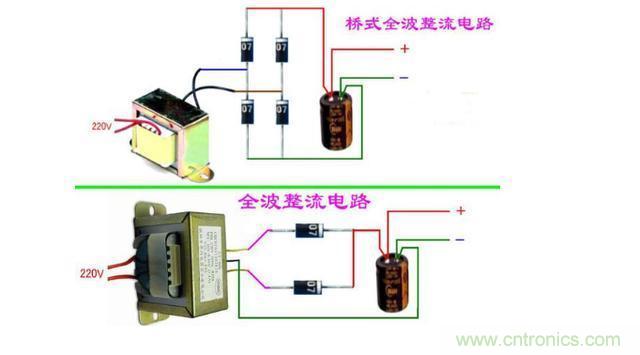

全波整流電路：雙電源相同電壓全波整流只需2個二極管，單電源橋式全波整流需要4個二極管。上圖是最常見的實物連接方法，降壓整流濾波。
