【導讀】首先介紹芯片具有的特性：RSC6105S系列芯片是適用于LLC諧振拓?fù)?，帶有半橋?qū)動恒流控制電路的芯片，最高工作頻率在130KHZ。其中內部集成的模塊包括：邏輯輸入信號處理電路、欠壓檢測電路、過壓保護電路、過溫保護電路、CS反饋信號整流電路、誤差放大器電路、壓控振蕩電路、電流過零檢測電路（ZCD）、電平位移電路等模塊，可以自動設置死區時間，防止高端和低端輸出功率管的同時導通，使方案設計更簡單可靠，同時對功率器件的選擇精度放寬，便于備料。該系列芯片還具備開路保護、短路保護、過溫保護等保護功能。
一、瑞森半導體LLC方案重點內容回顧
對于瑞森半導體利用LLC諧振信號構成的PFC電路巧妙實現高PF無頻閃的新型照明方案，前面幾篇文章已經做了介紹和分享，這里再對重點內容做以下四點回顧：
1．首先介紹芯片具有的特性：RSC6105S系列芯片是適用于LLC諧振拓?fù)?，帶有半橋?qū)動恒流控制電路的芯片，最高工作頻率在130KHZ。其中內部集成的模塊包括：邏輯輸入信號處理電路、欠壓檢測電路、過壓保護電路、過溫保護電路、CS反饋信號整流電路、誤差放大器電路、壓控振蕩電路、電流過零檢測電路（ZCD）、電平位移電路等模塊，可以自動設置死區時間，防止高端和低端輸出功率管的同時導通，使方案設計更簡單可靠，同時對功率器件的選擇精度放寬，便于備料。該系列芯片還具備開路保護、短路保護、過溫保護等保護功能。

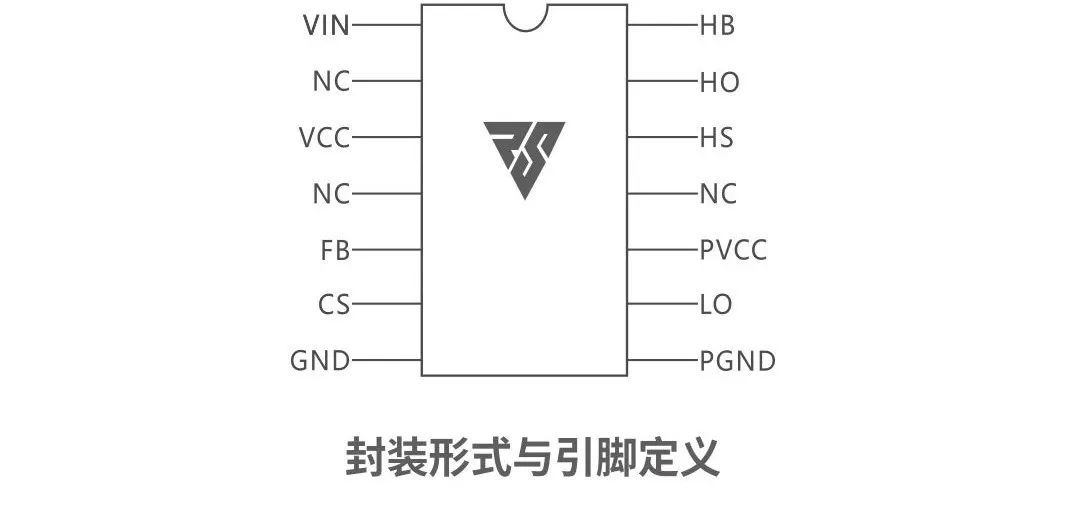

2、介紹芯片各引腳的功能以及各參數設計范圍推薦，與典型應用線路和選型推薦。
3、介紹方案進行PCB LAYOUT的技巧以及注意事項，關鍵物料選型。

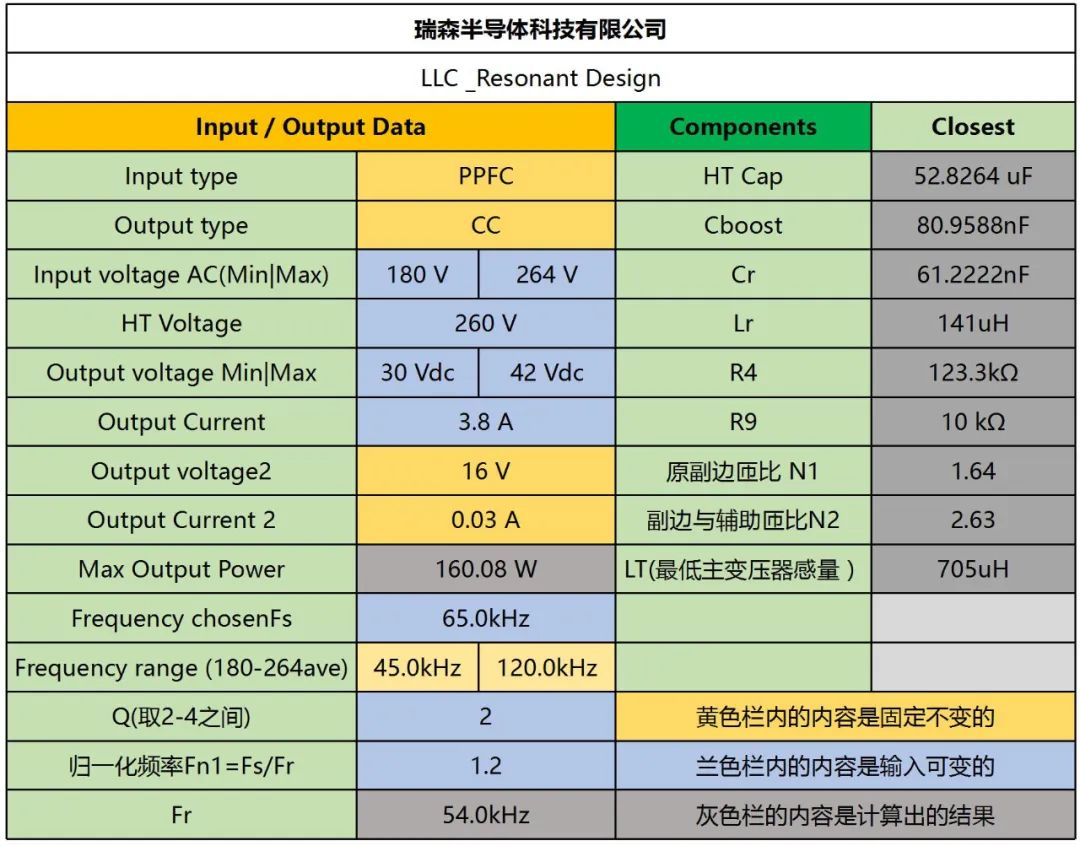

4、介紹了設計的計算參數表以及設計推薦。
二、瑞森半導體LLC方案不同應用推薦選型匹配

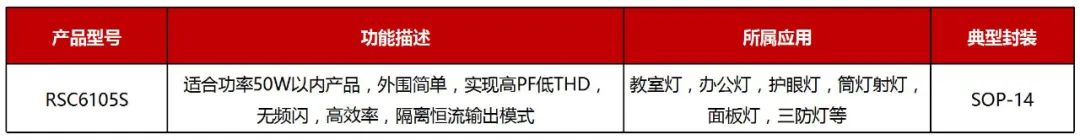

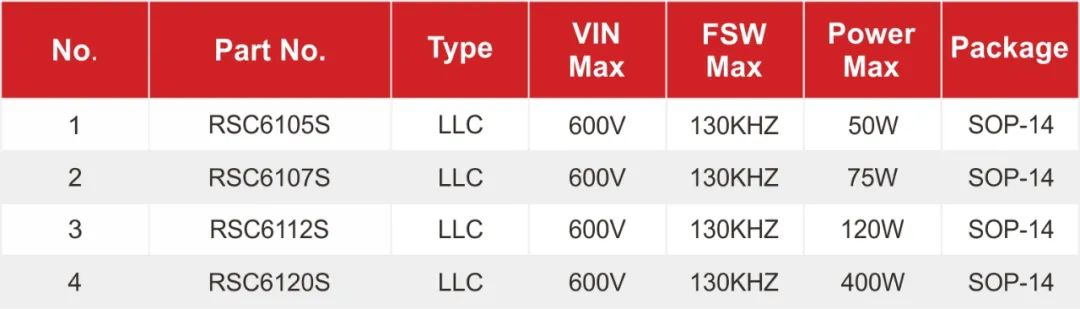

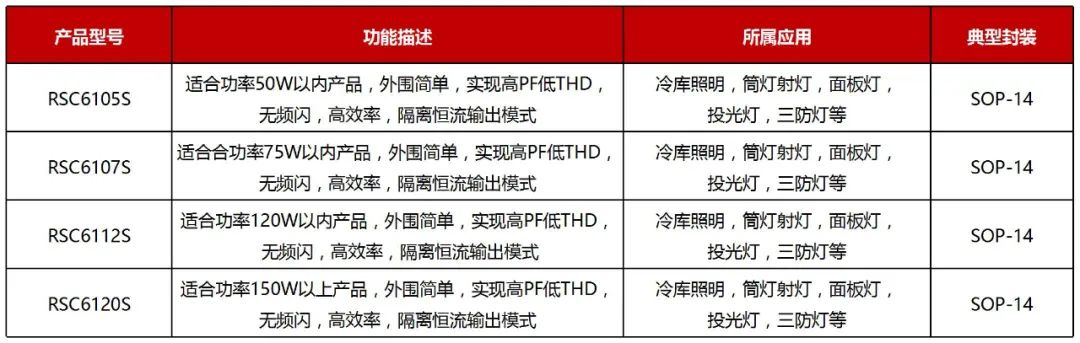

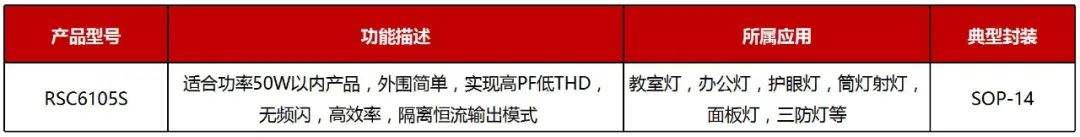

對于瑞森半導體LCC方案在市場上的應用進行匯總梳理，對應選型規格做推薦，方便客戶做選型匹配：
1、教育照明 瑞森半導體LLC方案以?xún)?yōu)秀的頻閃指標， 為青少年提供明靜的讀書學習環境，典型應用在教室燈，黑板燈，辦公燈等。
2、護眼燈系列 瑞森半導體LLC方案以?xún)?yōu)秀的頻閃指標，在家庭內有效保護兒童的視力， 典型應用在家庭臥室燈，兒童書放燈，書桌護眼臺燈等。
3、商業照明 瑞森半導體LLC方案以?xún)?yōu)秀的頻閃指標，為顧客提供一個愉悅的購物環境，典型應用在筒燈，射燈，面板燈，辦公燈等。
4、工廠照明與工程照明 為辛勤的工人們提供安全的照明環境 ，高速?zèng)_床，模具，砂輪機都需要無頻閃的照明燈具。
場館照明 為運動員提供真實的本色，場館運用的籃球館照明，羽毛球館照明，乒乓球館照明等200-1000W照明燈具。
道路照明 高效節能多數采用的100-400W的路燈。
5、光療照明 健康節能高效手持光療設備一般采用200-400W功率。
6、冷庫照明鏈 低溫環境-40°C條件下穩定可靠工作，可以適用在冷庫照明鏈，也可應用寒冷的地區：東北地區，俄羅斯，北歐等等。
綜上所述，在各個照明領域的應用說明，工程師朋友們?cè)谠O(shè)計時選型一目了然，合適的型號用在合適的產品，產生良好的性?xún)r(jià)比提升產品競爭力！
