【導讀】東芝推出緊湊型靜電放電保護二極管，為USB 3.0和其他接口提供ESD保護。新產品可實現多個二極管，同時還可保持低電感流通式布局的信號品質，計劃于12月底開始量產。
東芝公司(Toshiba Corporation)已經將多位（2位和4位）流通式靜電放電(ESD)二極管產品添加到其低電容、低鉗壓的超高速(Extreme High Speed)系列中。新產品DF6D7M1N(2位)和DF10G7M1N(4位)可實現多個二極管，同時還可保持低電感流通式布局的信號品質。相關樣品現已推出，并計劃于12月底開始量產。
應用
為USB 3.0和其他接口提供ESD保護
主要特性
1.多位流通式
2.低鉗壓：符合IEC61000-4-5 (IPP=1A)時，VC=12V（標準值）
3.適用于高速信號線：Ct=0.3pF（標準值）
4. ESD抗擾度水平：符合IEC61000-4-2（觸點）時，確保±8kV
5. 緊湊型封裝
DF6D7M1N（2位）：DFN6封裝(1.25mm×1.0mm×0.5mm)
DF10G7M1N（4位）：DFN10封裝(2.5mm×1.0mm×0.5mm)

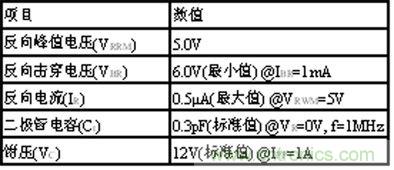

主要規格
