濾波電路
整流電路雖然可將交流電變成直流電，但其脈動成分較大，在一些要求直流電平滑的場合是不適用的，需加上濾波電路，以減小整流后直流電中的脈動成分。
一般直流電中的脈動成分的大小用脈動系數來表示：
其中基波最大值為0.6U2，直流分量（平均值）為0.9 U2，故脈動系數S≈0.67 。同理可求得半波整流輸出電壓的脈動系數為S＝1.57，可見其脈動系數是比較大的。一般電子設備所需直流電源的脈動系數小于0.01，故整流輸出的電壓必須采取一定的措施，一方面盡量降低輸出電壓中的脈動成分，另一方面盡量保存輸出電壓中的直流成分，使輸出電壓接近于較理想的直流電源的輸出電壓。這一措施就是濾波。
最基本的濾波元件是電感、電容。其濾波原理是：利用這些電抗元件在整流二極管導通期間儲存能量、在截止期間釋放能量的作用，使輸出電壓變得比較平滑；或從另一角度來看，電容、電感對交、直流成分反映出來的阻抗不同，把它們合理地安排在電路中，即可達到降低交流成分而保留直流成分的目的，體現出濾波作用。
常用的濾波電路有無源濾波和有源濾波兩大類。其中無源濾波的主要形式有電容濾波，電感濾波和復式濾波（包括倒L型LC濾波，π型LC濾波和π型RC濾波等）。有源濾波的主要形式是有源RC濾波。
電容濾波

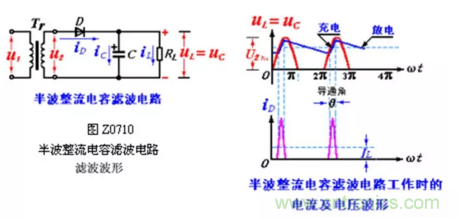

半波整流電容濾波電路如圖Z0710所示。其濾波原理如下：
電容C并聯于負載 RL的兩端，uL＝uC。在沒有并入電容C之前，整流二極管在u2的正半周導通，負半周截止，輸出電壓uL的波形如圖中紅線所示。并入電容之后，設在 ωt=0時接通電源，則當u2由零逐漸增大時，二極管D導通，除有一電流iL流向負載以外還有一電流iC向電容C充電，充電電壓uC的極性為上正下負。如忽略二極管的內阻，則uC 可充到接近u2的峰值u2m。在u2 達到最大值以后開始下降，此時電容器上的電壓uc也將由于放電而逐漸下降。當u2＜uc時，D因反偏而截止，于是C以一定的時間常數通過RL 按指數規律放電，uc下降。直到下一個正半周，當u2 ＞uc時，D又導通。如此下去，使輸出電壓的波形如圖中藍線所示。顯然比未并電容C前平滑多了。

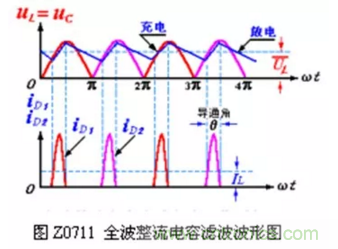

全波或橋式整流電容濾波的原理與半波整波電容濾波基本相同，濾波波形如圖Z0711 所示。
從以上分析可以看出：
1. 加了電容濾波之后，輸出電壓的直流成分提高了，而脈動成分降低了。這都是由于電容的儲能作用造成的。電容在二極管導通時充電（儲能），截止時放電（將能量釋放給負載），不但使輸出電壓的平均值增大，而且使其變得比較平滑了。
2．電容的放電時間常數（τ＝RLC）愈大，放電愈慢，輸出電壓愈高，脈動成分也愈少，即濾波效果愈好。故一般C取值較大，RL也要求較大。實際中常按下式來選取C的值：
RLC≥（3～5＞T（半波） GS0714
RLC≥（3～5）T／2（全波、橋式） GS0715
3．電容濾波電路中整流二極管的導電時間縮短了，即導通角小于180°。而且，放電時間常數越大，導通角越小。因此，整流二極管流過的是一個很大的沖擊電流，對管子的壽命不利，選擇二極管時，必須留有較大余量。

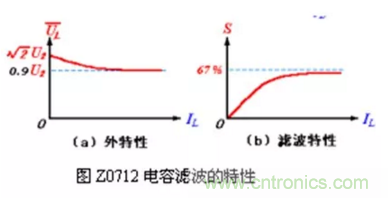

4. 電容濾波電路的外特性（指UL與IL之間的關系）和脈動特性（指S與IL 之間的關系）比較差，如圖Z0712 所示。可以看出輸出電壓UL和脈動系數S隨著輸出電流IL 的變化而變化。當IL＝0（即RL= ∞ ）時，UL = U2（電容充電到最大值后不再放電），S = 0。當IL增大（即RL減?。r，由于電容放電程度加快而使UL下降，UL 的變化范圍在 U2 ～0.9 U2之間（指全波或橋式），S變大。所以，電容濾波一般適用于負載電流變化不大的場合。
5．電容濾波電路輸出電壓的佑算。如果電容濾波電路的放電時間常數按式GS0714或GS0715 取值的話，則輸出電壓分別為：
UL＝（0.9～1.0）U2 （半波） GS0716
UL＝（1.1～1.2）U2 （全波） GS0717
電容濾波電路結構簡單、使用方便、應用較廣。
