妙招:從電路板顏色,看廠家有沒有偷工減料

發布時間:2019-08-02 責任編輯:xueqi

【導讀】單從外面看,電路板的外層主要有三種顏色:金色、銀色、淺紅色。金色最貴,銀色的便宜,淺紅色的最便宜。你知道嗎?從顏色上就可以看出來,硬件廠家有沒有偷工減料。

手機和電腦的電路板里,有金有銅。所以廢舊電路板的回收價格,可達每公斤30塊錢以上。比賣廢紙、玻璃瓶、廢鐵都要貴上不少。



從顏色上就可以看出來,硬件廠家有沒有偷工減料,另外,電路板內部的線路主要是純銅,如果暴露在空氣中很容易被氧化,外層必須要有上述保護層。有些人說金黃色的是銅,那是不對的。

金色:

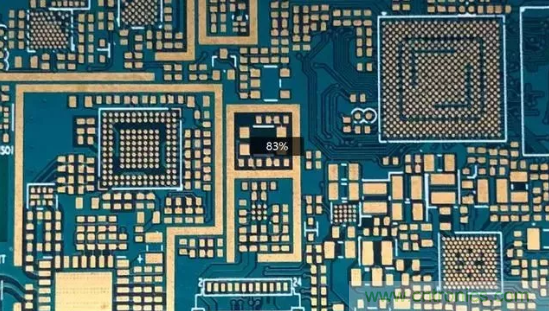

電路板上的大面積鍍金

金色的最貴,是真正的黃金。雖然只有薄薄的一層,但也占了電路板成本的近10%。廣東和福建沿海有些地方專門收購廢舊電路板,把黃金剝下來,利潤很可觀。

之所以用黃金,有兩個目的,一是為了方便焊接,二是為了防腐蝕。

下面那張8年前的內存條的金手指,依然是金光閃閃的,如果換做銅、鋁、鐵,早就銹的不能用了。

鍍金層大量應用在電路板的元器件焊盤、金手指、連接器彈片等位置。

如果你發現某些電路板上全是銀色的,那一定是偷工減料了。業內術語叫做“costdown”。


手機主板大多是鍍金板,電腦主板、音響和小數碼的電路板一般都不是鍍金板。

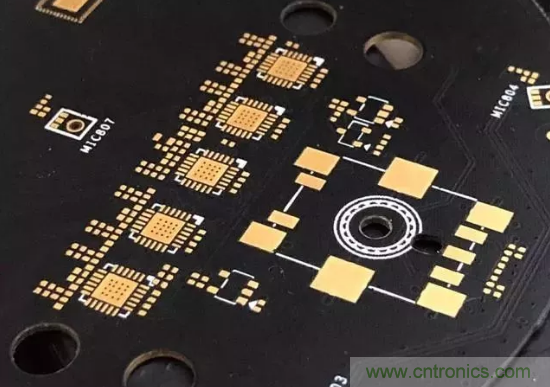

4年前的一塊電路板,至今還是金燦燦的

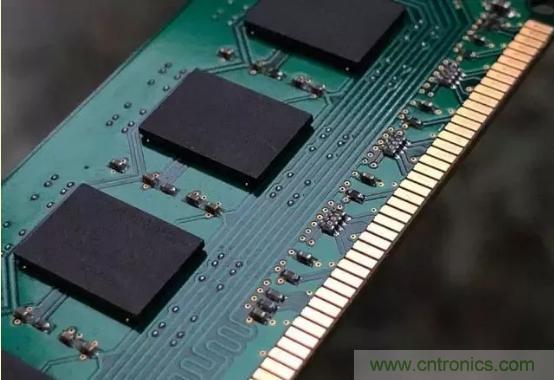

8年前的內存條的金手指。

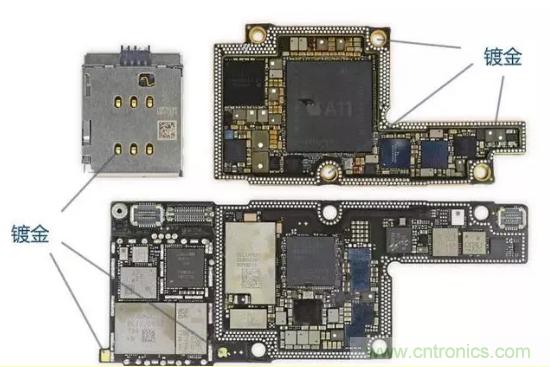

iPhone X的電路板,外露部分全部鍍金。

銀色

金色的是黃金,銀色的是白銀么?

當然不是,是錫。


銀色的板子叫做噴錫板。在銅的線路外層噴一層錫,也能夠有助于焊接。但是無法像黃金一樣提供長久的接觸可靠性。

噴錫板,對于已經焊接好的元器件沒什么影響,但是對于長期暴露在空氣中的焊盤,可靠性是不夠的,例如接地焊盤、彈針插座等。長期使用容易氧化銹蝕,導致接觸不良。

小數碼產品的電路板,無一例外的是噴錫板。原因只有一個:便宜

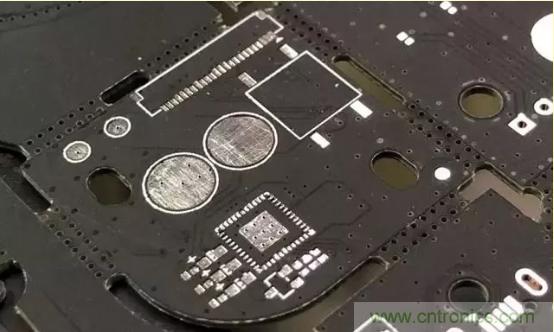

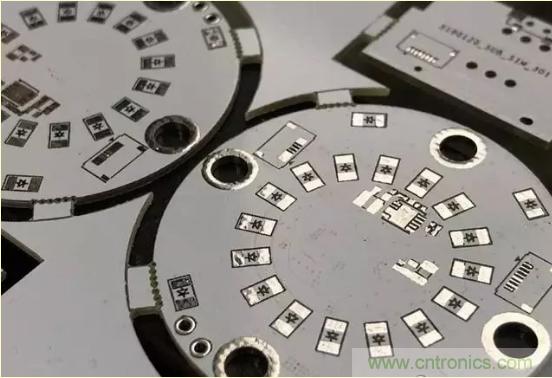

小數碼產品很喜歡用噴錫板


淺紅色:

OSP,有機助焊膜。因為是有機物,不是金屬,所以比噴錫工藝還要便宜。

這層有機物薄膜的唯一作用是,在焊接之前保證內層銅箔不會被氧化。焊接的時候一加熱,這層膜就揮發掉了。焊錫就能夠把銅線和元器件焊接在一起。

但是很不耐腐蝕,一塊OSP的電路板,暴露在空氣中十來天,就不能焊接元器件了。

電腦主板有很多采用OSP工藝。因為電路板面積太大了,用不起鍍金。

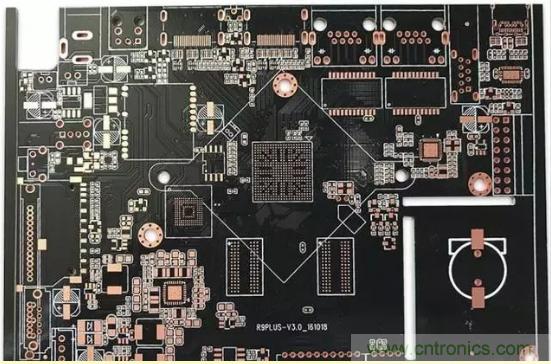

OSP工藝的電路板,淺紅色
