【導讀】引線空間大，繞制接線方便。適用范圍廣、工作頻率高、工作電壓范圍寬、輸出功率大、熱穩定性能好。
功率型

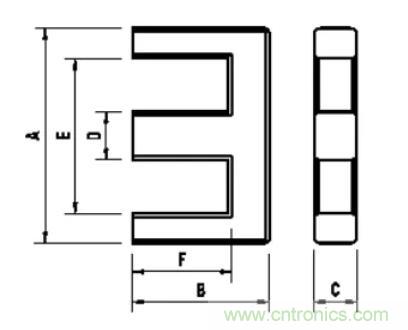

EE、EEL、EF型功率磁芯
特點：引線空間大，繞制接線方便。適用范圍廣、工作頻率高、工作電壓范圍寬、輸出功率大、熱穩定性能好。
用途：廣泛應用于程控交換機電源、液晶顯示屏電源、大功率UPS逆變器電源、計算機電源、節能燈等領域。
EI型功率磁芯
特點：結構緊湊、體積小、工作頻率高、工作電壓范圍廣、氣隙在線圈頂端耦合緊、損耗低。損耗與溫度成負相關，可防止溫度的持續上升。
用途：電源轉換變壓器及扼流圈、DVD電源、照相機閃光燈、通訊設備及其它電子設備。

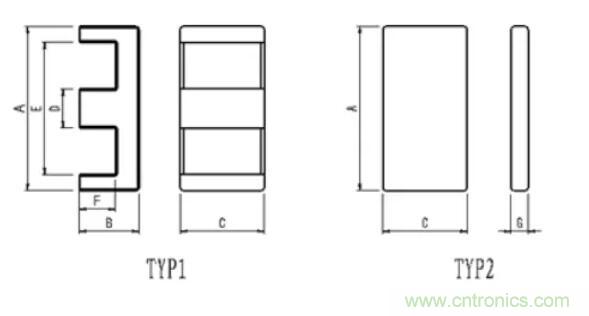

PEE、PEI功率磁芯
ER功率磁芯
特點：耦合位置好，中柱為圓形,便于繞線且繞線面積增大,可設計功率大而漏感小的變壓器。
用途：開關電源變壓器,脈沖變壓器,電子鎮流器等。

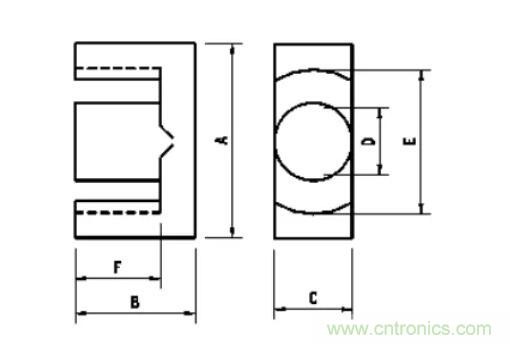

ETD型功率磁芯
特點：中柱為圓形,繞制接線方便且繞線面積增大,可設計出功率大且漏感小的變壓器。其他如組裝成本，安規成本，電磁屏蔽，標準化難易等各方面都很出色。
用途：開關電源，傳輸變壓器，電子鎮流器。廣泛應用于家電、通訊、照明、醫療設備、辦公自動化、軍品、OA設備、電子儀器、航空航天等領域。
EQ/EQI型功率磁芯

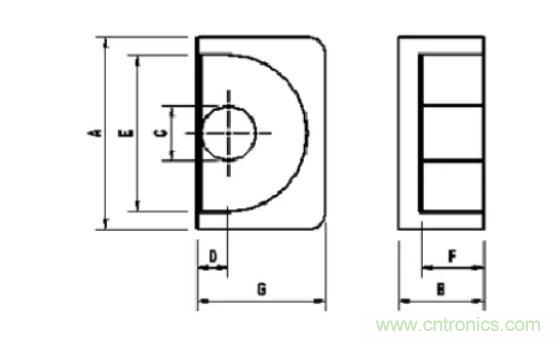

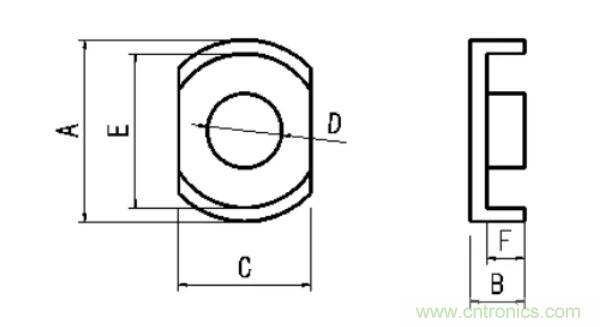

EP型功率磁芯
特點：具有磁屏蔽效果好、分布電容小、傳輸衰耗低、電感量高、漏感小、磁場分布均勻等優點，且骨架配有多路接頭，易設計多路輸出變壓器。
用途：寬帶變壓器、電感器、隔離變壓器、匹配變壓器，廣泛應用于程控交換機終端和精密電子設備等領域。
EFD型功率磁芯
特點：具有熱阻小、衰耗小、功率大、工作頻率寬凳使用優點。成品重量輕、結構合理、易表面貼裝。
用途：廣泛應用于體積小而功率大的變壓器，如精密儀器、模塊電源、計算機終端輸出等。
EPC功率磁芯
特點：具有熱阻小、衰耗小、功率大、工作頻率寬、重量輕、結構合理、易表面貼裝、屏蔽效果好等優點，但散熱性能稍差。
用途：廣泛應用于體積小而功率大且有屏蔽和電磁兼容要求的變壓器，如精密儀器、程控交換機模塊電源、導航設備等。

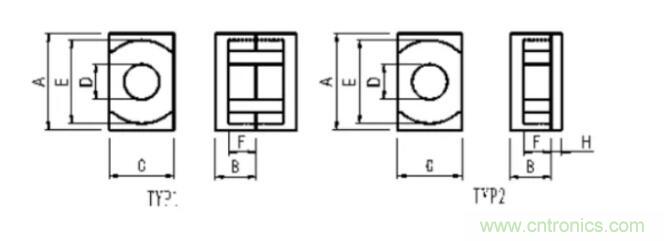

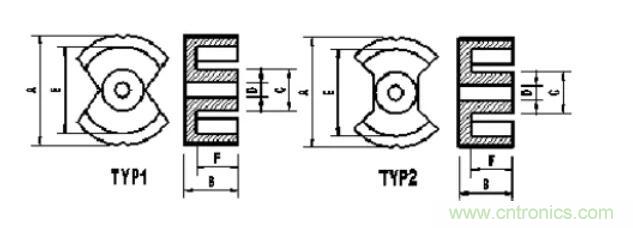

POT功率磁芯
特點：體積小、感抗高、繞線方便、磁屏蔽及散熱效果均衡。
用途：載波濾波器、高靈敏度感應器、高效率傳感器、電源轉換變壓器等。

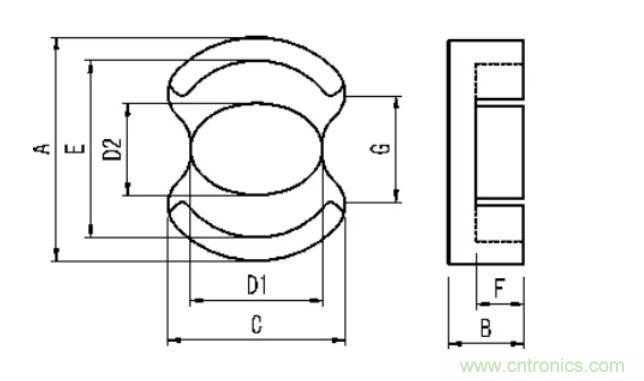

PQ功率磁芯
特點：損耗小，溫升低，抗干擾性能好，形狀合理，功率范圍大（50W-1000W），能有效減少安裝體積，備有多個引腳，繞制接線方便。組裝成本低，易滿足安規要求，但標準化較難。
用途：主功率變壓器、驅動變壓器、平滑扼流圈、輔助功率變壓器。主要應用于網絡、通訊、電源、電器設備、醫療等領域。

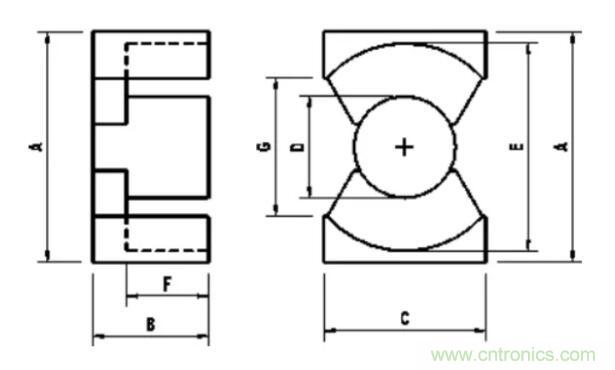

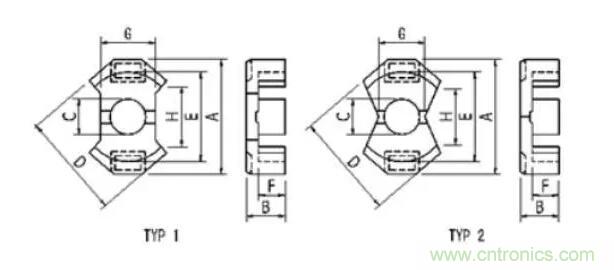

RM型功率磁芯
特點：磁屏蔽效果好，抗干擾能力強，漏磁小，分布電容低，骨架備有多路引腳，可設計多路輸出變 壓器，可高密度安裝。但散熱較差，安規成本較高。
用途：輔助功率變壓器、驅動變壓器、寬帶變壓器、載波濾波器、高穩定性濾波器。主要應用于載波通訊、網絡、數字、電視、電子儀器等領域。
PM功率磁芯
特點：漏磁小，損耗低，功率大，分布電容小。
用途：主變壓器,推動變壓器。主要應用于超聲波清洗，激光設備等領域。
LM型功率磁芯

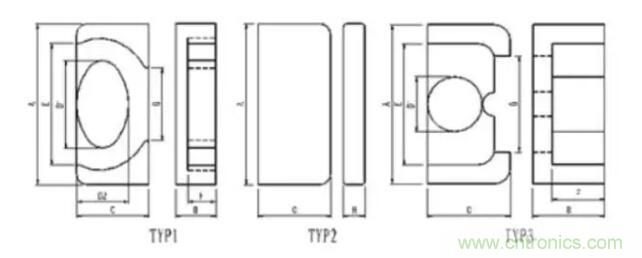

LP、LPI功率磁芯

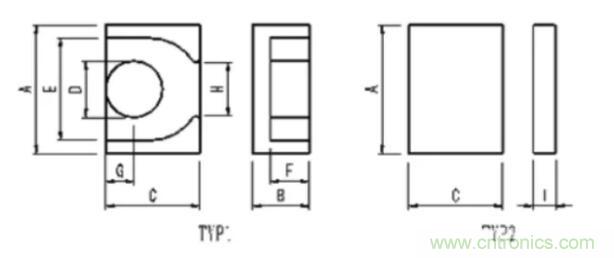

SEP、EPI型功率磁芯

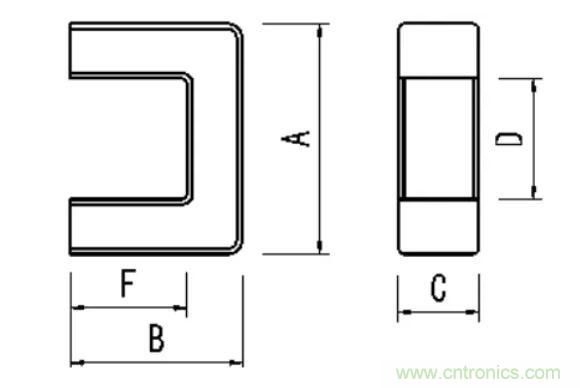

U型功率磁芯
高導型

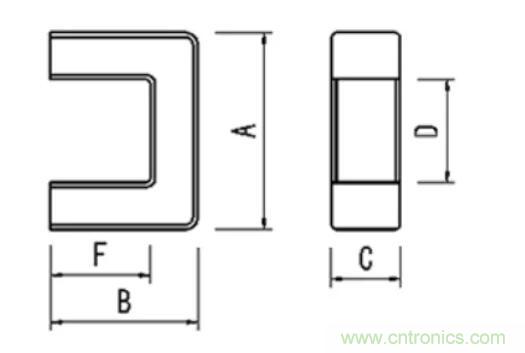

U型高導磁芯
特點：具有阻抗偏差小，輸出電流大，感量高，可抑制高次諧波等特點。
用途：濾波共模變壓器。廣泛應用于彩電，計算機，顯示器等電子設備。

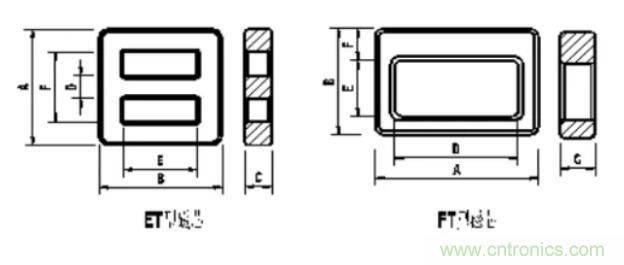

ET、FT型高導磁芯
特點：雜散電容小、紋波系數低、漏磁少、電感高。
用途：彩電、顯示器、計算機、可視電話、對講等。
EE、EEL、EF型高導磁芯
特點：引線空間大，繞制接線方便。適用范圍廣、工作頻率高、工作電壓范圍寬、熱穩定性能好。
用途：廣泛應用于電源濾波器、EMI濾波器、小型脈沖變壓器等領域。
EI型高導磁芯
特點：結構合理，制作工藝簡單，窗口較大，散熱條件好，漏磁小。
用途：音頻變壓器，電源濾波器、EMI濾波器、小型脈沖變壓器等領域。
EP型高導磁芯
特點：具有磁屏蔽效果好、分布電容小、傳輸衰耗低、電感量高、漏感小、磁場分布均勻等優點，且骨架配有多路接頭，易設計多路輸出變壓器。
用途：寬帶變壓器、電感器、隔離變壓器、匹配變壓器，廣泛應用于程控交換機終端和精密電子設備等領域。
RM型高導磁芯
特點：磁屏蔽效果好，抗干擾能力強，感量系數高，漏磁小，骨架備有多路引腳，可設計多路輸出變壓器，可高密度安裝。但散熱較差，安規成本較高。
用途：主要應用于載波通訊、網絡、數字、計算機等領域。

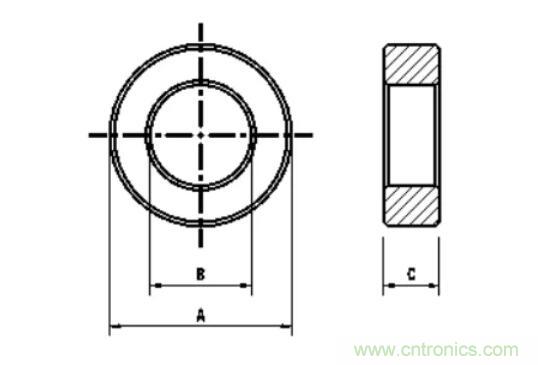

T型高導磁芯
特點：輸出電流大，損耗小，耐電壓，電感高，價格低。但繞線成本高，很難大批量生產。
用途：扼流線圈，EMI/RFI濾波，音頻變壓器，廣泛應用于各類節能燈，音響，控制電路及其它電子設備。
