電容也是電路設計中最基本的元件，那么在電子設計中如何選擇一顆合適的電容呢？
1、我們先來了解一下電容，電容的符號是C，電容的電位是法拉（F），法拉是個特別大的單位，常用的單位有mF（毫法）、μF（微法）、nF(納法），
單位換算：1F=1000mF，1mF=1000μF，1μF=1000nF。
電容的參數有：標稱容值，每個電容都會標有相應的電容值大小比如2200μF、10μF、1nF、104（0.1μF）等，除了標稱容值之外還應有相應的誤差，比如10%、5%、0.5%等；額定電壓，也稱耐壓值，指電容能夠承受長期工作而不被擊穿的最大直流電壓，如下圖電容中，除了標出容值之外，還標了耐壓值，160V、50V、1KV等。
以上是電子設計選擇電容時最基本需考慮的參數，除了以上最基本的參數以外還有溫度系數、絕緣電阻、損耗、頻率特性等，往往也是需要考慮的。
電容的分類：按材料分，有云母電容、陶瓷電容、電解電容、鉭電容、聚苯乙烯電容等；按用途分，有負載電容、旁路電容、耦合電容、濾波電容等；按極性分，有極性電容和無極性電容。

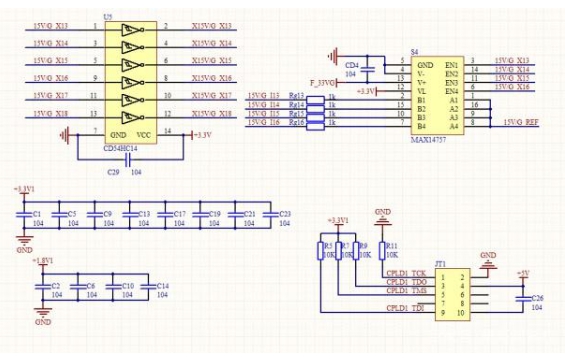

選擇電容時，根據電容的用途進行選擇，比如儲能、濾波、旁路、去偶、負載、高頻、低頻等。比如集成電路電源輸入端與地之間通常接個電容，該電容屬于旁路電容，其作用是將電源的高頻雜波過濾，消除電源輸入的雜波對芯片造成影響。
對于該類型電容的選擇，跟電源輸入的紋波系數、工作環境干擾水平等有關，若是電源芯片的輸入端，最好選擇膽電容，其它芯片的電源端一般選擇0.1μF陶瓷電容即可。
選擇電容時，首先是電容值的大小，其次是耐壓值，所需耐壓值多少需根據電路中的實際應用情況進行估算，比如電路中經過電容的電壓為，12V，那么耐壓值是不是選擇12V就可以呢？不可以，為提高可靠性，要求在電路設計中的所有芯片都是需要降額設計的，根據可靠性等級不同，降額設計系數則不同，比如對于電容而言，可靠性降額等級Ⅰ、Ⅱ、Ⅲ的降額系數分別為0.5、0.6、0.7。若按0.7進行計算，那么耐壓值12V÷0.7=17.1，可選擇20V的耐壓值；若按0.6進行計算，12V÷0.6=20，可選擇20V的耐壓值；若按0.6進行計算，12V÷0.5=24，可選擇25V的耐壓值。（電容標稱耐壓值一般為4V、6.3V、10V、16V、20V、25V、35V、50V等）。
明確電容的容值和耐壓之后，選擇電容的型號，鉭電容、電解電容、陶瓷電容、云母電容、聚苯乙烯電容等。鉭電容是電解電容的一種，各方面性能優于一般電解電容，壽命長、耐溫高、穩定性較好，所以價格也比較昂貴，一般應用于軍工領域；
電解電容廣泛應用于儲能、濾波、旁路、耦合、延時等電路中；陶瓷電容，廣泛應用于旁路、去偶、濾波、儲能等電路中；云母電容高頻特性好，一般應用于穩定性和可靠性較高的場合，絕緣電阻高、損耗小；聚苯乙烯電容，其串聯電阻小，電感值小，電容量相對時間、溫度、電壓很穩定。它適用于要求頻率穩定性高的場合，可用于高頻濾波、旁路、去耦。
