【導讀】從前面的教程中我們知道，通過將電阻器串聯在一起并跨過電位差，我們可以產生一個分壓器電路，該電路將給出每個電阻器上的電壓與整個組合上的電源電壓的比率。
利用歐姆定律，流過電阻器的電流可以計算如下：
計算流過一個 100Ω 電阻的電流，該電阻的一個端子連接到 50 伏電壓，另一個端子連接到 30 伏電壓。
A端電壓等于 50v，B端電壓等于 30v。因此，電阻兩端的電壓如下：
V A = 50v，V B = 30v，因此，V A – V B = 50 – 30 = 20v
電阻兩端的電壓為 20v，則流過電阻的電流為：
I = V AB ÷ R = 20V ÷ 100Ω = 200mA
分壓網絡
從前面的教程中我們知道，通過將電阻器串聯在一起并跨過電位差，我們可以產生一個分壓器電路，該電路將給出每個電阻器上的電壓與整個組合上的電源電壓的比率。
這會產生通常稱為分壓器網絡的分壓器網絡，它僅適用于串聯連接在一起的電阻器，因?yàn)檎缥覀冊诓⒙?lián)電阻器教程中看到的那樣，并聯連接在一起的電阻器會產生所謂的分流器網絡?？紤]下面的串聯電路。
分壓器
分壓網絡

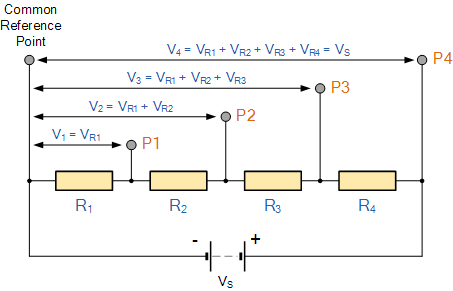

該電路顯示了分壓器電路的原理，其中輸出電壓在串聯鏈中的每個電阻器上下降，電阻器R1、R2、R3和R4參考某個公共參考點（通常為零伏）。
因此，對于串聯連接在一起的任意數量的電阻器，將電源電壓V S除以總電阻，R T將給出流過串聯支路的電流：I = V S /R T，（歐姆定律）。然后可以簡單地計算每個電阻器上的各個電壓降：V = I*R其中R表示電阻值。
每個點P1、P2、P3等處的電壓根據每個點電壓之和增加，直至達到電源電壓Vs，我們還可以計算任意點處的各個電壓降，而無需首先計算電路電流：使用以下公式。
分壓器公式
分壓器公式
其中，V (x)是要查找的電壓，R (x)是產生電壓的電阻，R T是總串聯電阻，V S是電源電壓。
電位差示例 No2
在上面的電路中，四個阻值R 1 = 10Ω、R 2 = 20Ω、R 3 = 30Ω和R 4 = 40Ω的電阻跨接在 100 伏直流電源上。使用上面的公式，計算點P1、P2、P3和P4處的電壓降，以及串聯鏈中每個電阻器上的各個電壓降。
1. 各點電壓計算如下：

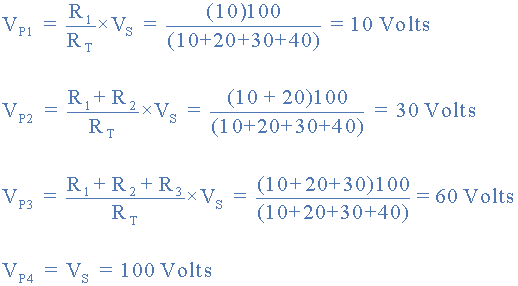

分壓器電壓
2. 每個電阻兩端的電壓降計算如下：

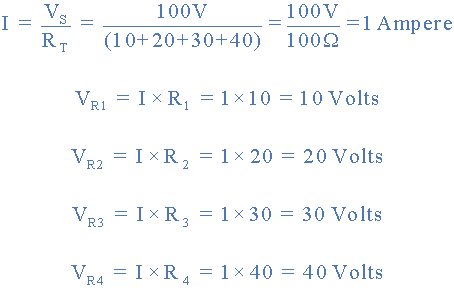

電阻壓降
然后，通過使用這個方程，我們可以說串聯電路中任何電阻器上的電壓降與電阻器的大小成正比，并且所有電阻器上的總電壓降必須等于基爾霍夫電壓定律定義的電壓源。因此，通過使用分壓器方程，對于任意數量的串聯電阻器，可以找到任意單個電阻器上的壓降。
