【導讀】車載逆變器（電源轉換器、Power Inverter）是一種能夠?qū)?DC 12V直流電轉換為和市電相同的 AC 220V交流電，提供給一般電器使用，是一種方便的車用電源轉換器。
一、前言
車載逆變器（電源轉換器、Power Inverter）是一種能夠?qū)?DC 12V直流電轉換為和市電相同的 AC 220V交流電，提供給一般電器使用，是一種方便的車用電源轉換器。
隨著汽車產品技術發展進步，汽車擁有的電子技術也在不斷提高，以車載逆變器為重要組件的電動汽車、插電混合動力汽車的發展正迅速加快，車載逆變器市場發展前景將會很廣闊。車載逆變器的普及速度的提高也促進了MOS管在車載逆變器中的使用。
二、產品應用及工作原理
車載逆變器可以做到20W、40W、80W、120W直到500W的功率規格，應用范圍為：手機、筆記本電腦、數碼攝像機、照相機、照明燈、電動剃須刀、CD機、游戲機、掌上電腦、電動工具、車載冰箱等 。
一般的車載逆變器主要由逆變橋、濾波電路、控制電路、振蕩器等構成，其工作原理是先通過高頻PWM (脈寬調制)開關電源技術，將汽車電瓶所提供的12V直流電轉換成30kHz-50kHz、220V左右的交流電。然后再利用橋式整流、濾波、脈寬調制及開關功率輸出等技術，將30kHz～50kHz、220V左右的交流電轉換成50Hz、220V的交流電。

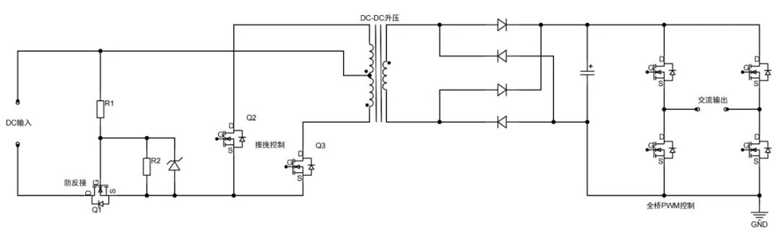

三、產品應用拓撲圖
四、 線路選型推薦
針對上圖逆變電路的DC-DC升壓電路+控制電路（推挽式）和DC-AC逆變電路提供兩個系列的MOS方案：
DC-DC升壓電路(防反接)+控制電路（推挽式）

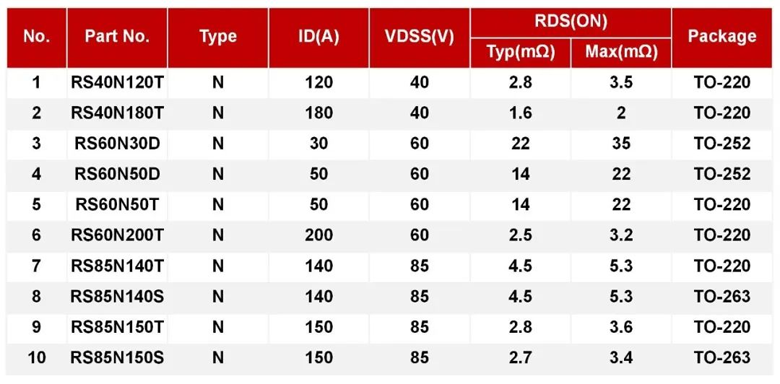

在DC-DC升壓電路中，選用MOSFET作為開關器件，場效應管所需承受的最大電壓約為20-30V左右，選型時MOS管的最大耐受電壓應留有余量一般會選擇40V以上的MOS。MOS管推薦使用瑞森半導體低壓MOS系列，選型如下：
DC-AC逆變電路（全橋PWM控制）
DC-AC逆變電路的主回路采用的是全橋式結構，和開關管并聯的二極管起到保護作用。MOS管推薦使用瑞森半導體高壓MOS系列。瑞森半導體高壓MOS系列，超小內阻，結電容適中，散熱性能好，高溫漏電小，高溫電壓跌落小，廣受市場好評。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
