【導讀】由電源變壓器產生的磁場干擾一直是困擾放大器質量提高的問題，電源變壓器可通過磁場、電磁感應和電路對放大器形成干擾。所以，要處理好它的工作狀態和應用環境，才能有效地避免由電源變壓器產生的干擾，使放大器得到優良的音效。
電源變壓器除了為放大器供電外，還能夠?qū)⒎糯笃髋c電源偶合起來，使電網中的干擾源進入放大器，同時也將放大器產生的電壓、電流變化反射到電網中。為了切斷繞組間的靜電場及容性偶合，隔離和共模抑制由此產生的干擾，避免將電網或電路中的共模電壓偶合到次級或初級中去，對音響用電源變壓器的繞組加法拉第靜電屏蔽是很關鍵的。這種屏蔽可以是層間交替的銅箔，也可以是完整的合狀結構，總之對繞組(尤其是對初級的繞組)包圍得越多，共模抑制越好。

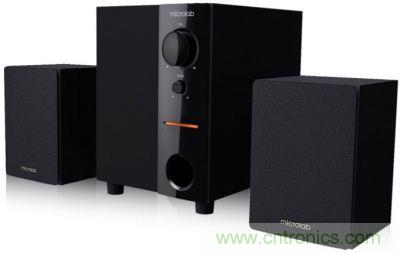

圖題：音響機器
由電源變壓器產生的磁場干擾一直是困擾放大器質量提高的問題，即使有純凈的電源，來自它的磁場感應也能造成放大器質量嚴重下降。由于磁屏蔽隔離罩價格高昂(甚至高過了變壓器本身，這也是一些進口變壓器價格居高的原因)，一般的國產機器很少使用磁屏蔽隔離罩切斷變壓器的磁干擾，許多只是采用簡單的鐵皮罩隔離，甚至干脆將變壓器裸露安裝，所以就不能進行有效的磁屏蔽。國外優質的變壓器常采用多層錳游合金和粗銅層相間的結構，把變壓器包圍起來，一方面利用錳游合金高電阻、高磁導的特性進行磁短路，另一方面通過銅層內引起的渦流產生一個與干擾磁場相反的磁場抵消磁干擾，因此極大的降低了變壓器的磁場外泄。業余條件下是很難得到錳游合金罩的，但也可用1.5毫米的軟鐵板和銅板制成多層結構的磁屏蔽罩。
當變壓器初級阻抗等于源電阻同負載的反射電阻的并聯值時，將出現低頻截止，增大源于變壓器的噪聲，所以電源變壓器也必須有足夠的電感。但這并不能成為盲目加大變壓器輸出功率的理由。因為，變壓器初級電感是隨鐵芯磁通密度而變化的，次級負載功率小時，鐵芯磁通密度也會減小，使電感下降。一般，電源變壓器的功率可在次級供電功率的1.4—2倍之間選擇，比較適當。
優質變壓器的鐵芯導磁率很高，磁致伸縮效應也很高，對外界磁場、壓力、振動的影響敏感，能夠因此而產生附加電壓，造成干擾。為此，在裝配或安裝變壓器時。
要采取以下措施：
—鐵芯或屏蔽裝配前須退磁處理。
—避免鐵芯短路，產生渦流，降低磁通，使電感下降。
—變壓器應真空浸漬，使疊片不能互相移動。
—變壓器要安裝在減震基座上，任何磁場源也要減震安裝。
—如果安裝空間允許，對變壓器應當進行聲學隔離。
變壓器的形式對減少干擾也很重要。一般，環型或O型的變壓器效率高，漏磁小，但磁通容易飽和，反而不利于抵抗電網的干擾。EI型的則相反，并且因為存在一定的氣隙，能使鐵芯的導磁率穩定。R型的則介于此兩者之間。由于，我國電網污染較嚴重，故許多“發燒友”更多地選擇了EI型變壓器作為音響電源。
