手上有很多emmc，但是容量都比較小，只有2GB，4GB和8GB，最近拿到了幾顆64GB的，就動手做TF卡，放到手機上面使用。
下面是步驟：

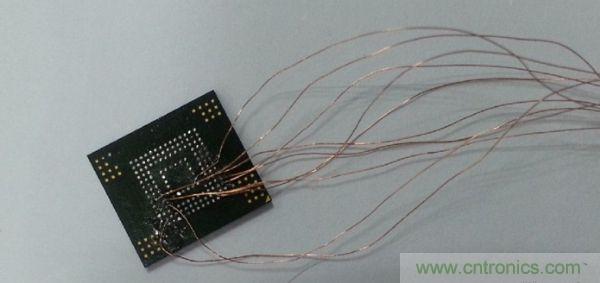

1、emmc 飛線

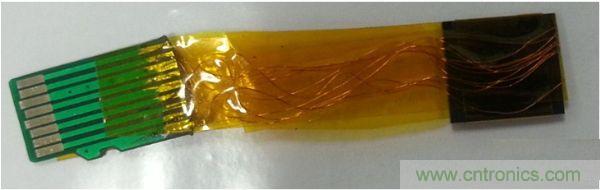

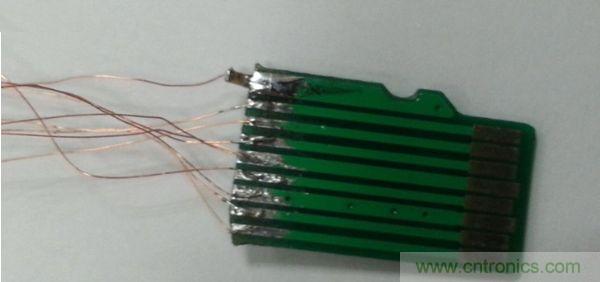

2、tf卡飛線，這里有一個電容，接emmc的VDDi，后面我去掉也可以正常工作，只是不知道會不會影響穩定性。
3、飛好線后膠帶處理
[page]

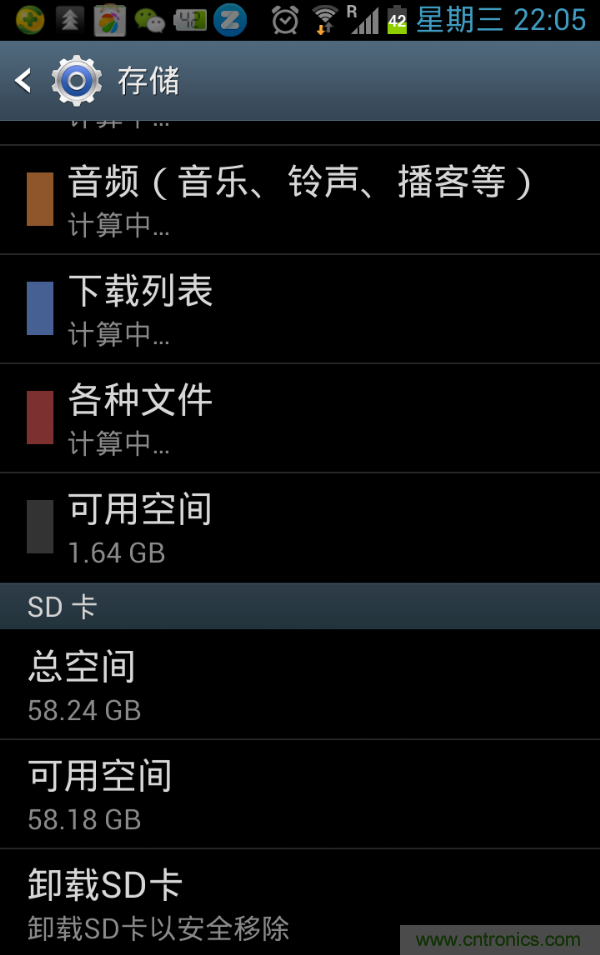

4、手機上測試
i9305日版，內部（32GB內部存儲）拷貝視頻文件到tf卡（64GBemmc），速度大于15MB/S.

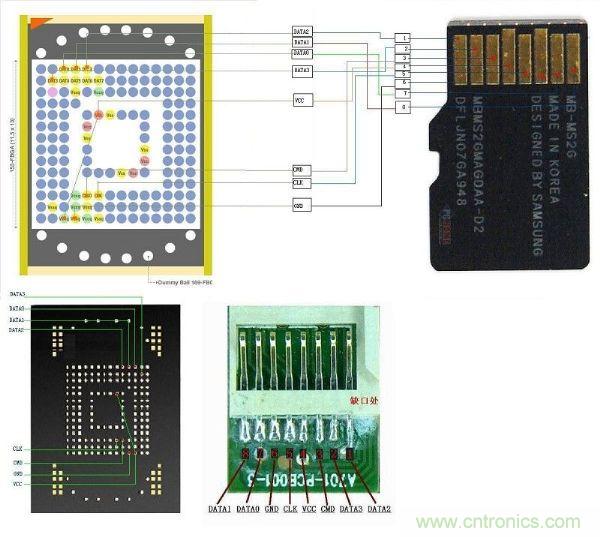

EMMC連接讀卡器飛線圖/電路圖：
[page]

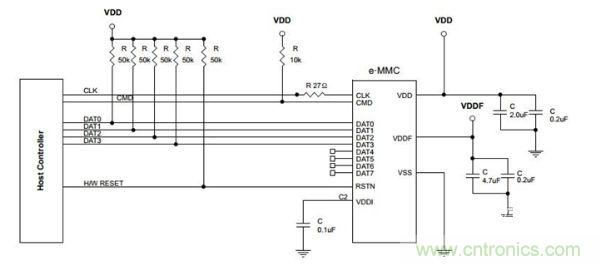

emmc原理圖：

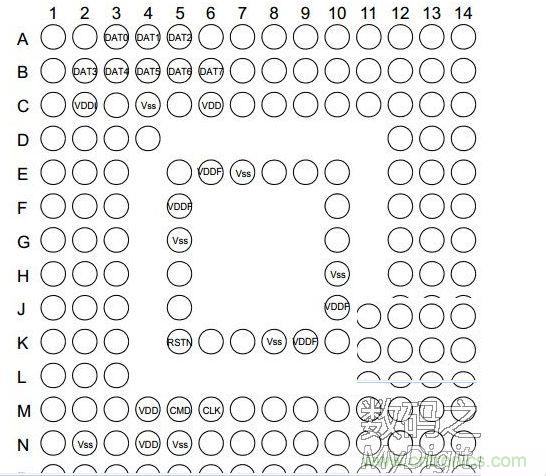

emmc接口定義：
[page]

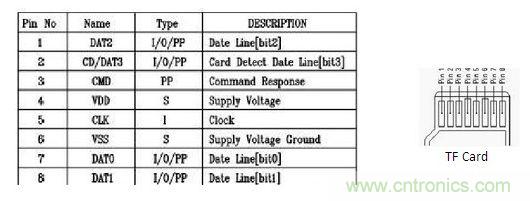

TF卡接口定義：
需要接的線一共8根線：
1、DAT2 接emmc DAT2 （A5）；
2、DAT3 接emmc DAT3 （B2）；
3、CMD 接emmc cmd （M5）；
4、VDD接emmc VDD 和VDDF（VDD和VDDF各找一個，有些emmc的資料是寫VCC和VCCQ）；
5、CLK接emmc clk （M6）；
6、VSS 接emmc 的VSS（隨便找一個）；
7、DAT0接emmc的DAT0（A3）；
8、DAT1接emmc的DAT1（A4）。
emmc上還有一個vddi需要接一個電容，開始我有接，后面不小心弄掉了，發現還可以工作，就沒有接了。
emmc 有個腳位是vddi，需要接一個電容的，沒有接也能正常使用，不知道會不會影響數據的穩定性。目前一共使用了快2個月，中間有出現過一兩次不識別卡，要求格式化，關機后再開機就好了，可能和這個電容沒有接有關。

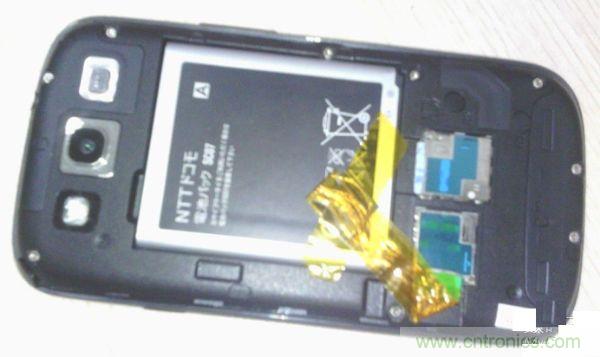

再補一張手機上使用的照片，后蓋是可以完全密封合上的。
