【導讀】本文主要介紹的是在PCB設計中爬電距離與電氣間隙的確定方法。有興趣的工程師朋友們可以來看看，同時歡迎大家給出不同的建議！
爬電距離的確定：
首先需要確定絕緣的種類：
基本絕緣：一次電路與保護地
工作絕緣 ① ：一次電路內部；二次電路內部
工作絕緣 ② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地
加強絕緣：一次電路與二次電路；輸入部分與一次電路；充電板輸出與內部線路
再查看線路，確定線路之間的電壓差
最后，從下表中查出對應的爬電距離
表一：爬電距離

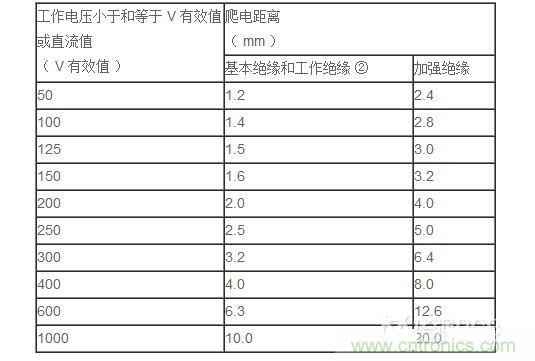

表二：爬電距離（適用于基本絕緣、工作絕緣 ② 、加強絕緣）
電氣間隙的確定：
首先需要確定絕緣的種類：
基本絕緣：一次電路與保護地
工作絕緣 ① ：一次電路內部；二次電路內部
工作絕緣 ② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地
加強絕緣：一次電路與二次電路；輸入部分對一次電路；充電板輸出與內部電路
再查看線路，確定線路之間的電壓差
最后，從下表中查出對應的電氣間隙

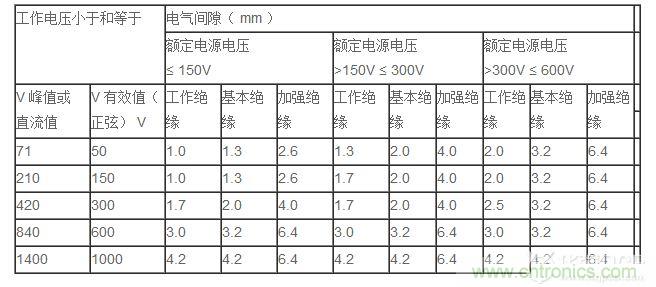

表三：電氣間隙（適用于一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路）
表四：電氣間隙（適用于二次電路內）
