- 美國國家半導體展出LM3466和LM3435
- 可簡化路燈設計和投影機電路LED驅動
近日，美國國家半導體在第17屆廣州國家照明展上展出兩款全新的LED驅動器LM3466和LM3435。LM3466僅配合一個電阻及一個電容便能在AC/DC恒流源基礎上驅動單個LED燈串，可簡化路燈等大功率大型照明燈具的設計。LM3435只需要一個電感器和幾個無源組件匹配，即可循環驅動三個RGB LED，適合便攜式投影儀。
LM3466高功率LED照明線性均流器是美國國家半導體在本屆廣州照明展上首發的一款I(lǐng)C。

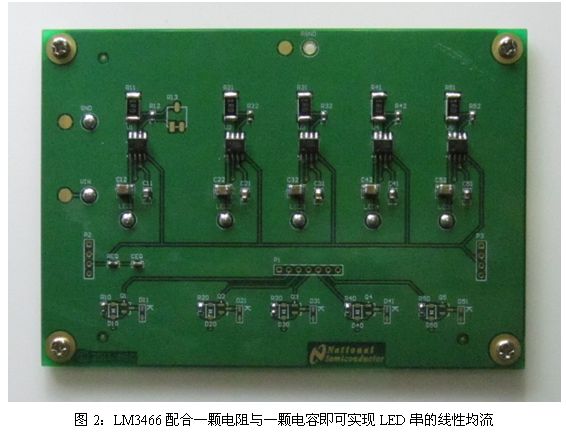

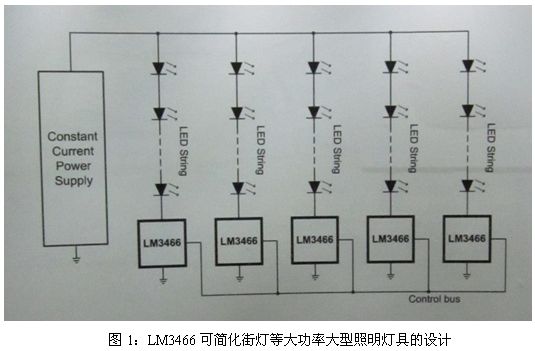

工程師僅用一片LM3466、一個電阻及一個電容便能實現現有任一款的AC/DC恒流源基礎上驅動單個LED燈串的基本設計，而通過并聯各LED燈串便能完成一個完整的燈具設計，可簡化街燈等大功率大型照明燈具的設計。
獨特的動態電流均衡控制方法能讓每個LM3466 LED驅動器間實現通信，從而在多個運行中的LED燈串間平均或依照特定比率分配電流，并無需對LED進行電壓分級。在燈串開路(未運行)狀態，每個LM3466能自動均衡其他仍在運行的燈串間的電流，以維持相對恒定的輸出功率。LM3466集成了一個70V、1.5A N通道MOSFET，并有6V到70V的寬輸入電壓范圍，如欲驅動最大堆棧電壓超過70V 的LED燈串，僅需稍稍修改外部組件即可。每個LM3466的傳導電流最高可達1.5A，由于是線性電流，沒有EMI干擾。

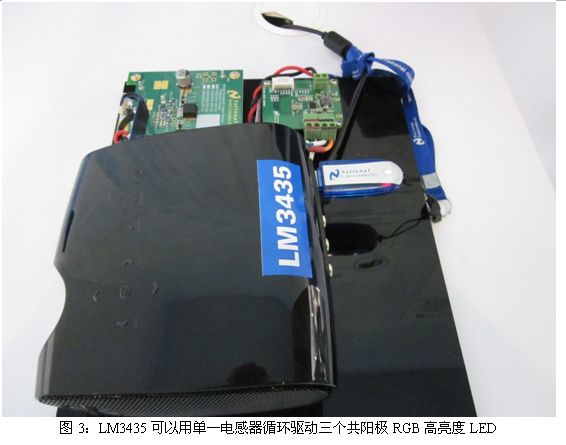

針對便攜式投影儀的單電感RGB循環模式2A LED驅動器LM3435也是美國國家半導體在本屆廣州照明展上重點推出的產品。LM3435可以用單一電感器循環驅動三個共陽極RGB高亮度LED，這是LM3435最大的特點。
基本的便攜式或微型投影儀的LED設計均包含針對每個紅、綠和藍LED的獨立的驅動器，同時每個電路均需一個電感器。這種設計既笨重又昂貴，需要使用多個組件實現LED的驅動。體積小于一個2.5寸移動硬盤的微型投影儀的日益普及，對于空間布局帶來了更多限制。美國國家半導體的一個LM3435 LED驅動器即可解決上述問題。它可以循環驅動三個RGB LED，以不小于60 Hz的頻率逐個供電，采用一個I2C控制接口進行LED電流控制，從而滿足最新硅基液晶（LCoS）或數字光處理（DLP）圖像器件的操作要求。只需要一個電感器和幾個無源組件與LM3435驅動器匹配，即可實現更簡單、更緊湊的設計。
[page]LM3450是具有功率因數校正的可調光LED驅動器。在調光應用時提供調光角解碼，具有70:1的調光比率，可實現完善且平滑的調光。LM3450內置動態維持線路，使用最小的維持電流來偵測調光角度以降低功耗。LM3450可配合模擬信號調光，也可用熱折返或傳感器進行亮度調節。

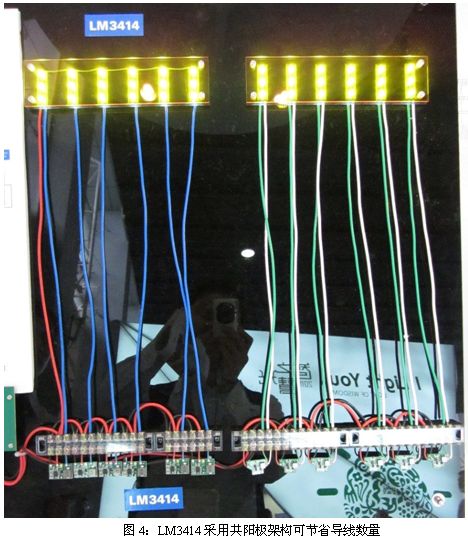

LM3414一款內置電流檢測電路的DC/DC LED 驅動器，無需外置檢測電阻，有助于節省系統成本及縮小方案體積。LM3414采用共陽極配置的浮動降壓拓?fù)浣Y(jié)構，因此可以節省導線成本。用傳統方法，LED驅動IC與LED之間需要2N條導線，LM3414則只需要N+1條導線，節省近一半的導線，如果是遠距離連接，節省可觀的導線成本。
