【導讀】大家知道，在做多層板的時候，如果我們內層的排層順序錯誤，會導致成品板子報廢。請看下面的案例，如下圖，您能判斷出此四層板的排層順序嗎？
能判斷出層的排序

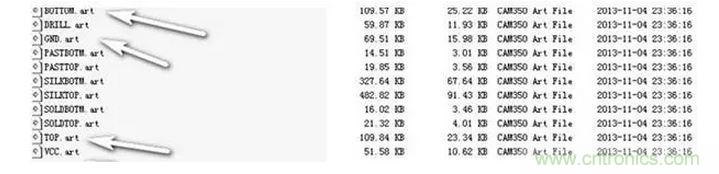

大家知道，在做多層板的時候，如果我們內層的排層順序錯誤，會導致成品板子報廢。請看下面的案例，如下圖，您能判斷出此四層板的排層順序嗎？
如果我們按照常規經驗判斷，那么會按TOP-GND-VCC-BOTTOM來排序，但結果是這樣嗎？盲目的判斷，就好比拿命賭博，對了是天堂，錯了是地獄。命懸一線，生死兩茫茫呀。我們做PCB工程的不能打無把握的戰役，更不能毫無根據，自以為是。于是針對層排序的問題我們工廠的工程師發出了問題確認，客戶的最終疊層順序是否和我們想象一致呢？我們拭目以待。

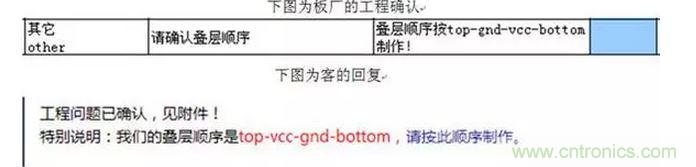

下圖為我司工程師發出的工程確認及客戶的最終回復。
看完客戶的回復后我們禁不住驚出一身冷汗，差點就萬劫不復了。我們不能犯了思維上的慣性錯誤，先入為主。因?yàn)檫@世上總有一些人不走尋常路。

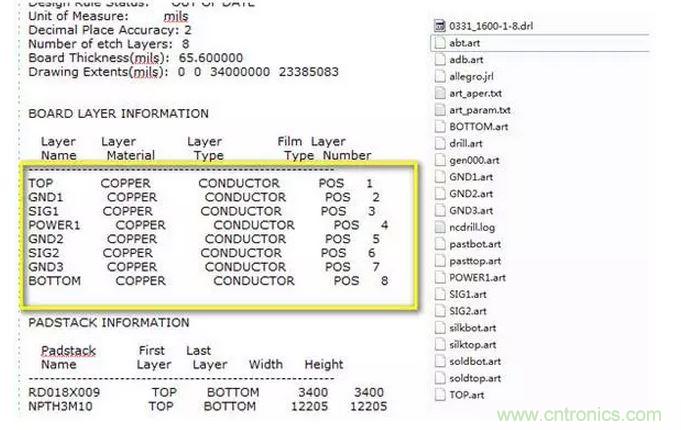

請看下面的一個8層板，我們單單從層名字上是無法判斷這個板子的正確疊層，但是此時如果我們有了IPC文件，我們用記事本打開它，在其最上面的地方，我們看到了什么，啊，神呀，竟然是疊層排序呀。
這正是：
自從有了IPC,工作處處有驚喜。
即使層名復雜板子大，我們?cè)僖膊挥门隆?/div>
欲知IPC-D-356還有什么神秘功能，且看我們下期分析。
