抽絲剝繭系列——一個T拓?fù)?/h2>

發布時間:2015-09-21 來源:sherry 責任編輯:sherry

【導讀】槽要吐,文章還是要寫的。大家知道,做一些layout guide是信號完整性工程師的基本工作之一,layout guide可以說是一些SI規則的物理體現。

抽絲剝繭系列——一次解謎經歷
http://m.jiesiwhcm.com/cp-art/80029706
抽絲剝繭系列文章之關于時序
http://m.jiesiwhcm.com/rf-art/80029622
抽絲剝繭系列文章之過孔選擇
http://m.jiesiwhcm.com/rf-art/80029570

前兩天,跟某友商交流,是一位測試領域的大牛,他們也經營著一個自媒體。每到大家激起一些火花,大牛就會說“看,又是一篇好文章了吧”。看來大牛他們寫文章的壓力也很大啊,想到這里,小陳不禁潸然淚下,手一抖,把抽絲剝繭打成了愁死脖間•••

槽要吐,文章還是要寫的。大家知道,做一些layout guide是信號完整性工程師的基本工作之一,layout guide可以說是一些SI規則的物理體現。某同學發現了一份這樣的layout guide:

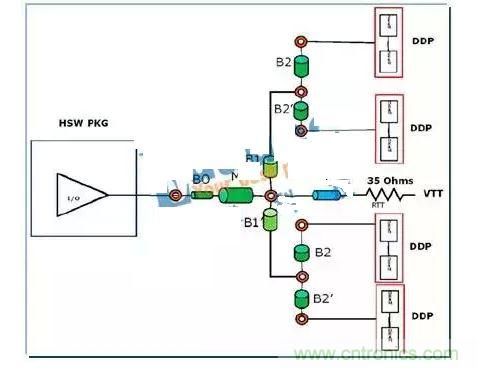

拓?fù)涫沁@樣子的
拓?fù)涫沁@樣子的

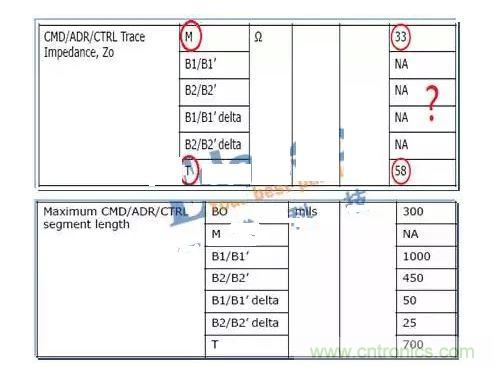

要求是這樣子的
要求是這樣子的

可以看到,主干段M只有阻抗要求,沒有長度要求。而分支B1/B1’/B2/’B2’只有長度要求沒有阻抗要求,這是為啥?

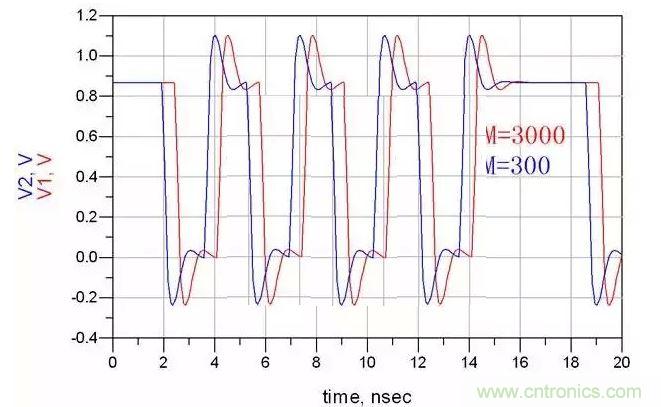

首先,我們知道大部分器件的驅動阻抗是較低的,這樣減小驅動器本身的分壓,雖然這樣會造成較大的源端反射。而速率越來越高時,需要在功耗和信號完整性做一個平衡,驅動阻抗?jié)u漸的高了起來,而上拓?fù)錇镈DR2,驅動阻抗通常在33歐姆左右,將M段的阻抗控制在33歐姆,則意味著源端反射非常小,這樣所有進入M段往驅動端走的反射信號全部有去無回。M段的長度,也就不會對接收端信號造成什么影響了,如下圖:
3要求是這樣子的
而在M與B/T交界的節點處,反射是不可避免的。最重要的是第一次從M過來在這個點的反射,以及第一次從接收端反射回來的能量,之后的反射波由于分壓以及反射系數等原因能量是非常小的,可以忽略不計。

先來看第一次從M過來在這個點的反射。我們知道幾個電阻的并聯阻抗必定小于其中任意電阻的阻抗,傳輸線同理。假如B段阻抗為60歐姆,從M往接收端看的阻抗為58//60//60≈20歐姆,反射系數24%;假如B段阻抗為40,從M往接收端看的阻抗為58//40//40≈15歐姆,反射系數37%。差別看起來不是特別大,所以B并沒有明確的阻抗要求,但其實layout guide里還有一句話,就是B段走線走越細越好。

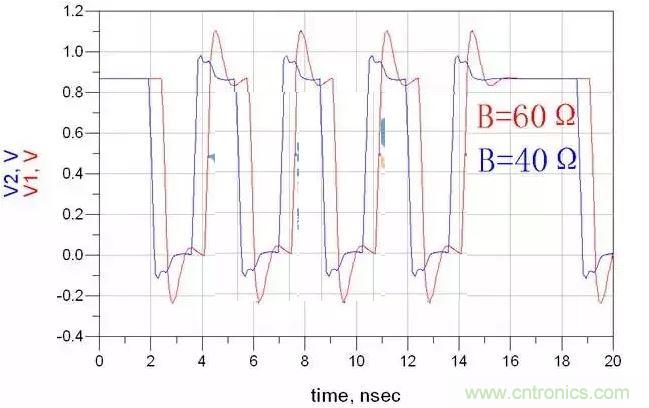

再來看看第一次從接收端反射回來的能量,這可就剪不斷理還亂了。不過大家知道,影響反射的除了阻抗還有走線長度,走線較短的話,反射將會淹沒在上升時間之中。我們來看一下線長符合要求時阻抗變化的情況:
要求是這樣子的
看來只要分支長度保證了,其實阻抗影響并不大。關于各種拓?fù)?,可以變的魔術還是非常多的,layout guide可不是只有“x/x/x/x信號阻抗控制50Ω”的哦。
