施耐德電氣公司的Altivar Process ATV600系列變頻器（VSD）可以為商用設備、暖通空調、高性能機械設備、公用事業產品和過程控制環境提供特定領域選件。Altivar產品線兼容三相同步、異步和特殊電機，可通過實時捕捉和處理數據提供更高等級的效率。這些極具魯棒性的產品以用戶友好的界面和極低的功耗而聞名于世。
Altivar型號產品的功率范圍從0.37KW到315KW，驅動系統的驅動能力可達1.5MW。該產品線的輸入電壓范圍從200VAC一直到690VAC。IP21到IP55的外殼封裝標準可以在最極端的工作條件下為產品提供可靠保護。
拆解
型號：ATV630U15M3 1.5kW/2HP變頻器（標準版）
外部和外殼

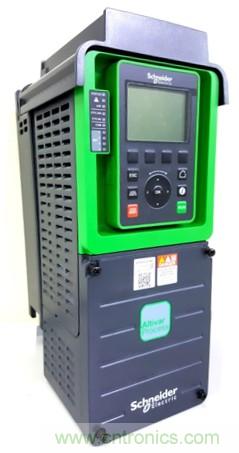

尺寸為144mm×320mm×203mm，重量為4.3kg。提供IP21等級保護，具有Modbus串口、以太網和modbus TCP通信端口。

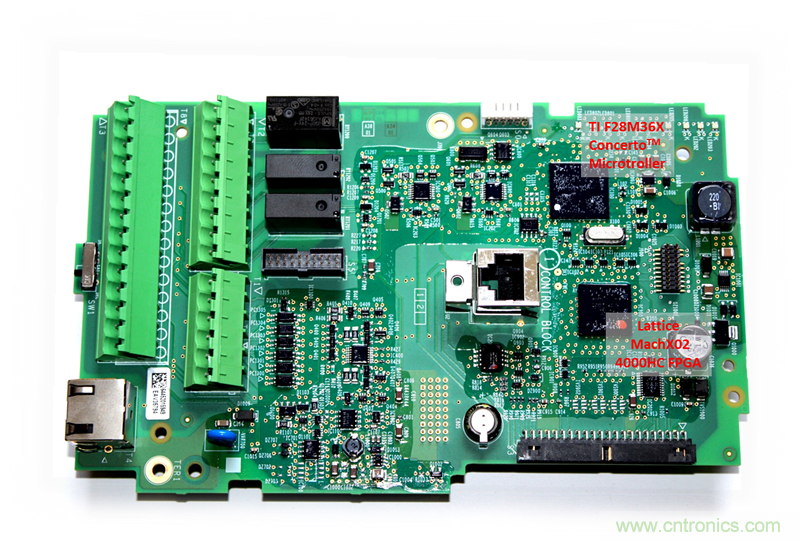

主控板
提供精密PWM電機控制、通信和片上過流/過壓保護的TI F28M36x ConcertoTM微控制器。這是一款行業標準的32位ARM Cortec-M3 CPU，集成有種類廣泛的通信外設，包括以太網1588、帶PHY的USB OTG、控制器局域網（CAN）、UART、SSI、I2C和一個外部接口。 提供邏輯性信號濾波功能的Lattice MachX02 4000HC。這是一塊橋接和擴展FPGA。

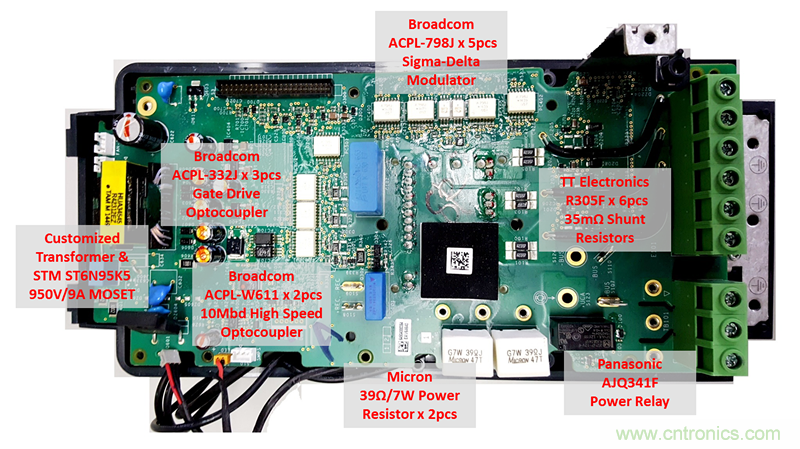

大功率電路板
整流器和逆變器：英飛凌的FP50R06W2E3。這是一款帶Trench/Fieldstop IGBT3的600V/50A Easy PIMTM模塊，采用PIM 3相位輸入整流器配置。
隔離：博通（安華高）
ACPL-332J（5枚）。這是一款2.5A的IGBT柵極驅動光耦，集成有（VCE）去飽和檢測、故障狀態反饋和有源米勒鉗位功能。
ACPL-798J（5枚）。這是一款采用光學隔離技術的Sigma-Delta調制器，采用LVDS接口和外部時鐘。
ACPL-W611（2枚）。這是一款速度為10MBd的高速高共模抑制比的TTL兼容光耦。
分流檢測：TT Electronics公司的R305F（6片），是阻值為35m?的分流電阻。
隔離型開關電源：意法半導體的ST6N95K5，這是一款950V/9A的N溝道功率MOSFET管。
浪涌電流抑制器：松下的AJQ8341F，這是一款12V/10A的小型功率繼電器。
美光元件（2枚）。這是39?/7W的大功率電阻。

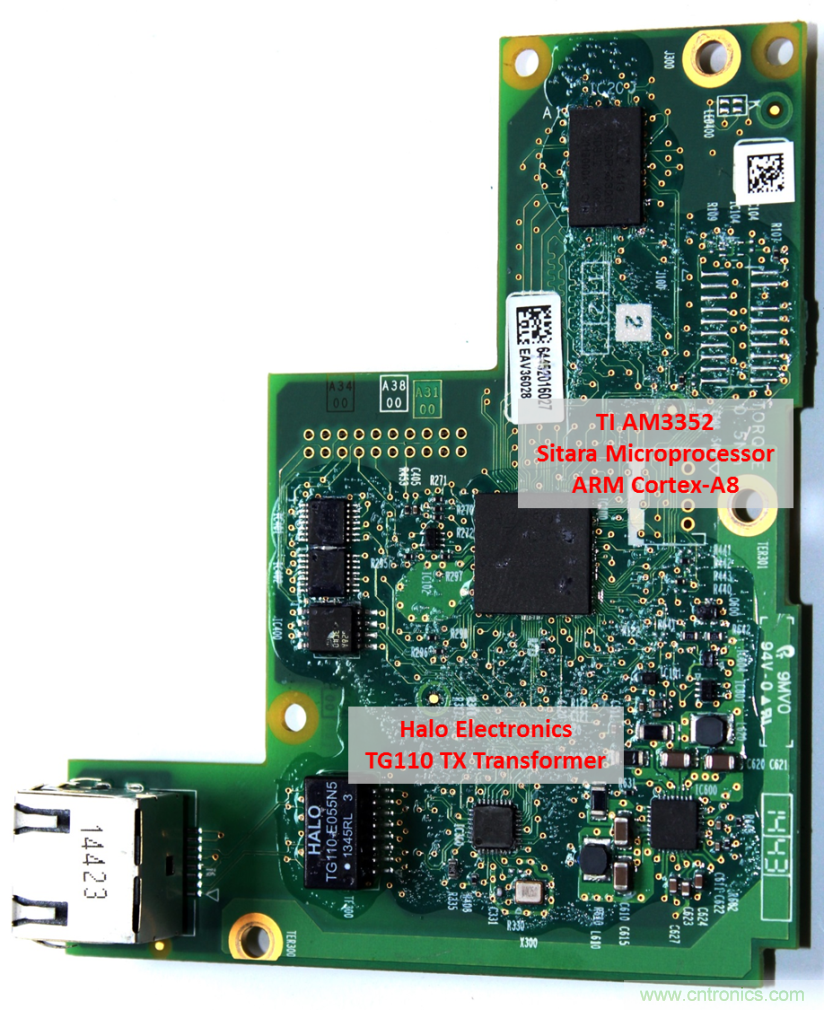

以太網通信板
以太網接口控制器：TI AM3352 Sitara微處理器。這是一款A(yù)RM Cortex-A8處理器，集成有包括EtherCAT和PROFIBUS在內的工業接口選件。 以太網磁性變壓器：Halo Electronics TG110 SMD單端口10/100Base發送變壓器。
憑借其耐用的外殼設計、極低的能耗需求、實時處理和簡捷操作性能，ATV600系列產品已成為大多數變頻器應用的首選解決方案。同樣重要的是，用戶可以享受到很長的服務周期，因?yàn)樗鼈兙哂懈裢饨训耐獠拷Y(jié)構和高質量的內部元件。
