【導讀】無磁水表方案具有高能低耗的系統設計，具備明顯的性能和成本優勢，適用氣表、熱表等表計方案設計需求。
摘要
無磁水表方案具有高能低耗的系統設計，具備明顯的性能和成本優勢，適用氣表、熱表等表計方案設計需求。
隨著時代發展，智能水表替代部分傳統機械水表，得到廣泛應用。而智能水表的計量方式也隨著電子技術的發展越來越多樣化，如機械表頭檢測、超聲波檢測、有磁檢測等方式相繼問世。但這些方式存在明顯局限性：容易受外界電磁干擾，或者因?yàn)橛来朋w對水中雜質的累計吸附造成計量誤差，或被人為利用而漏計及不計。在這種情況下，無磁計量水表以其計量精度高、無磁性、無雜質吸附，且不被人為干擾等優點，被廣大水表廠家所青睞，市場前景廣闊。
一、無磁檢測原理簡介
無磁水表的基礎原理是LC振蕩傳感器，在該電路中，通過開關K調整，可以在LC電路上實現一個正弦波輸出電路，通過K對電容C充電，充滿后，將K與電感L連通，電容的電量將通過L放電，由于存在電感L的電能消耗，所以將會呈現一個逐步衰減的正弦波輸出。如下圖
LC振蕩電路

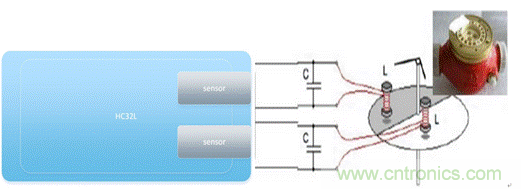

利用該原理，無磁水表通過檢測該正弦波衰減過程來實現水表計量。在下圖右邊部分的電路中，圓盤代表水表的表盤轉子，深色區域表示金屬表盤區，白色區域表示為非金屬表盤區，L為固定的電感線圈。
當對該LC電路充電后，MCU通過檢測固定電容C兩端的電壓，可以獲得LC振蕩電路中的正弦波。當電感線圈處于金屬區，會形成電感渦流，導致更大的電能消耗，正弦波衰減速度更快；當電感線圈處于非金屬區，基本不存在渦流，正弦波衰減速度相對較慢。通過MCU來檢測正弦波衰減的快慢，可以準確識別出表盤轉子處于哪個區域，進而判斷表盤位置及圈數，達到水表計量的目的。
二、傳感器硬件簡介

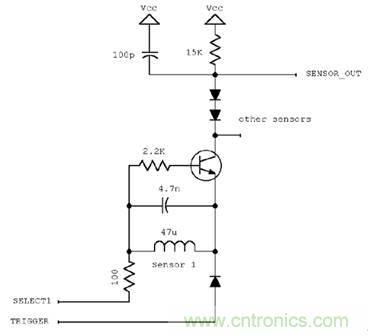

下圖僅顯示了一個電感傳感器的示意圖。
三、華大無磁水表方案介紹

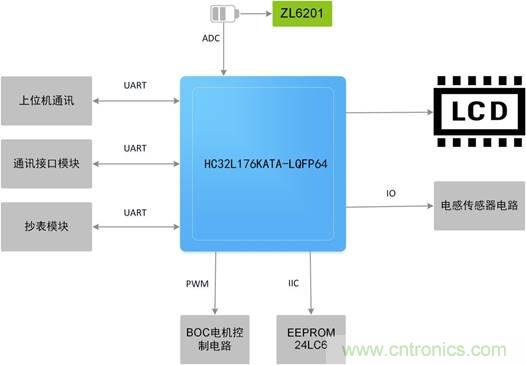

本方案為無磁水表，可用于家庭或工業上測量水量，通過 RS-485 自動遠程抄表、 M-Bus 儀表總線、其他無線通信來組建抄表網絡。本方案具備抗干擾能力強，功耗超低等優勢。
HC32L176系列為高性能、低成本、超低功耗MCU。32位ARM®Cortex ™ -M0+內核、運行速度高達48 MHz、內置32位硬件乘法器、最低工作電壓1.8V。待機模式下，4uS即可喚醒。
1. 各模式下功耗參數
2. 內部資源
閃存128kB，RAM 16kB。集成RTC，LCD顯示，轉換率達1Msps的12位ADC，內置24MHz RC振蕩器以降低系統BOM成本。豐富的外設接口I²C x 2、SPI x 2、UART x 6、I/O接受5V輸入電壓。防盜拷鎖碼功能，120位UID芯片唯一碼可加強軟件保護。
