- 意法半導體展出3.2W原邊LED驅動和街道照明解決方案
- 大大提高LED照明的能效
近日，意法半導體在第17屆廣州國際照明展上展出多款LED照明方案，包括采用HVLED805設計的3.2W原邊驅動LED驅動方案和基于L6562AT和L6599AT的超高能效街道照明平臺解決方案。

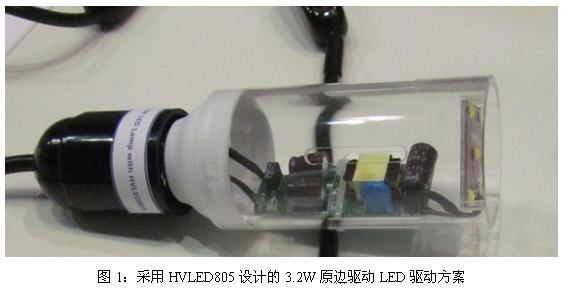

HVLED805是具有初級檢測的離線LED驅動器,包括了高性能低壓PWM控制器和800V耐雪崩擊穿的功率MOSFET,可直接連接到火線整流電壓,恒流LED輸出電流精度5%,不需要光耦器件,準諧振(QR)零電壓開關(ZVS)工作,內部HV起動電路,能對LED串的開路或短路進行管理,主要用在AC/DC LED驅動器,LED替代燈(如E27, GU10)等。

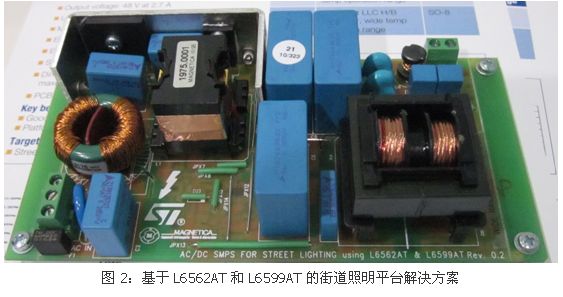

意法半導體展出一個能夠滿足照明要求的高成本效益的街道照明平臺解決方案。該方案具有優異的性能、超高能效（全負荷時總體能效大于91%）、完整的防失效管理（過流保護、過壓保護和短路保護）功能。該平臺由兩大部分組成：電源部分與電流控制器。其中，電流控制器是一個數字電流控制器。
電源電路的最大輸出功率達到130W (48V，2.7A)，該電路由兩級電路組成：基于L6562AT的前端功率因數校正器（PFC）和基于L6599AT的LLC諧振轉換器。
電流控制器的核心是采用一個以地線為參考的電流檢測方法，這個算法是由一個通用微控制器實現的，能夠調整反向降壓轉換器的輸出電流。該解決方案無需差分放大器或誤差放大器，更不需要網絡濾波器以及其它的外部無源器件。
該反向降壓拓?fù)涞哪Ｊ綖檫B續導通模式(CCM)，選擇CCM模式的原因是反向降壓拓?fù)涞墓β书_(kāi)關與地線相連，而不是像標準降壓拓?fù)淠菢舆B接上橋臂開關。因此，在這個解決方案中，可直接使用微控制器驅動一個邏輯電平(5V)或超邏輯電平(3.3V)功率開關，無需任何柵極驅動級，這使總體解決方案變得簡單且成本低廉。圖1所示是完整的照明解決方案。
