【導讀】數碼管驅動電路的作用主要是通過利用單片機控制LED數碼管(發光二極管)電路，以實現數碼管LED屏幕數字輸出的動態顯示效果。本文為您介紹數碼管驅動電路的作用、分類及驅動電路設計、原理圖。
數碼管的分類：
(1)按照數碼管段數分類
數碼管是一種半導體發光器件，其基本單元是發光二極管。它按段數分為七段數碼管和八段數碼管，八段數碼管比七段數碼管多一個發光二極管單元(也就是多一個小數點顯示)；
(2)按照數碼管數字顯示分類
按能顯示多少個“8”可分為1位、2位、4位等等數碼管；
(3)按照數碼管連接方式分類
按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。
共陽數碼管與共陰數碼管：
其中，共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管。共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮。當某一字段的陰極為高電平時，相應字段就不亮。
而共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極(COM)的數碼管。共陰數碼管在應用時應將公共極COM接到地線GND上，當某一字段發光二極管的陽極為高電平時，相應字段就點亮。當某一字段的陽極為低電平時，相應字段就不亮。
共陽數碼管驅動電路示例：

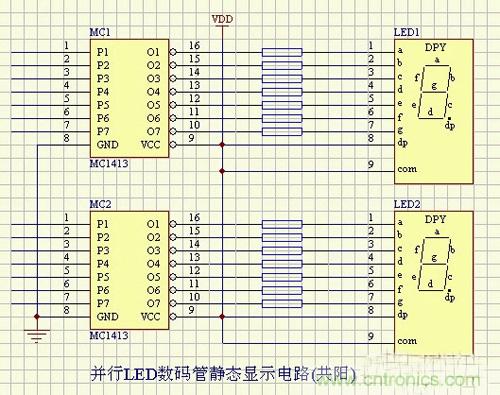

并行LED數碼管靜態顯示電路(共陽)
共陰數碼管驅動電路示例：

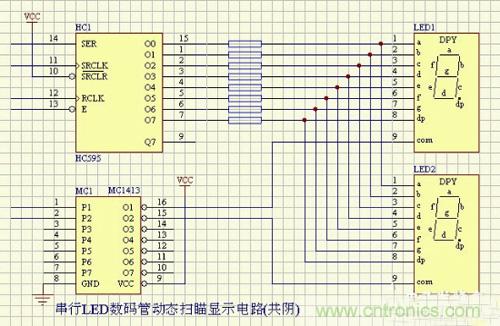

串行LED數碼管動態掃描顯示電路(共陰)
更多共陽數碼管與共陰數碼管驅動電路，請點擊如下鏈接瀏覽：
下面提供一種數碼管驅動電路設計，可以實現led數碼管數字0~9控制輸出。
工作原理：
如圖1所示，電路由與非門74LS00、數碼管驅動芯片74LS247組成。10個按鍵組成輸入電路，經過與非門電路編碼后，輸入數碼管驅動芯片，驅動數碼管顯示相應的按鍵號。
設計按鍵編碼電路時，先寫出真值表，由真值表可寫出下式：
A={I1 ·I3 ·I5 ·I7 · I9 ｝(大括號中，每個因子取反，一起共同取反) = I1+I3 +I5 +I7 +I9
B={I3 ·I4 ·I6 · I7｝(大括號中，每個因子取反，然后一起共同取反) = I3+I4+I6+I7
C={I4 ·I5 ·I6 · I7｝(大括號中，每個因子取反，然后一起共同取反) = I4 +I5 +I6+I7
D={I8 · I9 ｝(大括號中，每個因子取反，然后一起共同取反) = I8+I9
為了使電源電壓不超過數碼管承受電壓范圍，電源串聯4個二極管后，加到數碼管上，這樣做，可以節省元件。

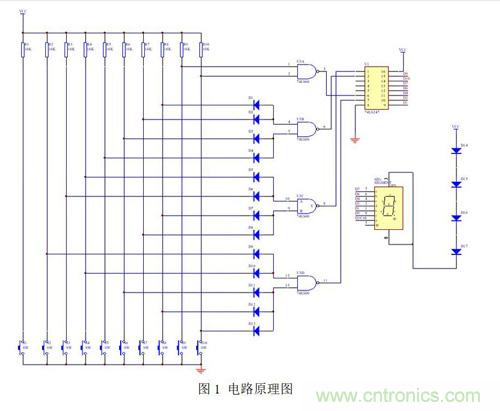

電路原理圖

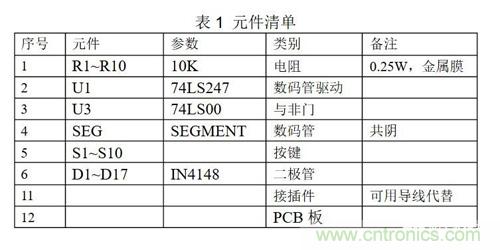

元件清單
