隨著數據中心的快速發展，在100G光模塊不足以滿足日益增長的網絡升級要求而400G還未普及的情況下，200G QSFP56光模塊成為了200G以太網部署的主流解決方案。接下來，就由易天光通信為你詳細介紹一下200G QSFP56光模塊。
200G QSFP56光模塊是40G QSFP+和100G QSFP28光模塊的升級版本，運用主流數字信號處理器（DSP），采用可熱插拔的QSFP56封裝，有4個相互獨立的發射和接收光信號通道，每條通道的傳輸速率分別為50G。
與QSFP28和QSFP+光模塊不同的是，200G QSFP56光模塊采用PAM4調制技術，克服了56G速率下傳統NRZ調制的疲軟能力，在不增加帶寬的情況下將比特率速率翻倍，顯著減小了傳輸通道造成的損耗。相較NRZ調制技術，PAM4技術不需要使用8條25G通道就能實現200G傳輸，因此在節省光纖成本的同時降低了鏈路損耗，可在現有的光纖上傳輸更多的數據，更適合應用在超大規模的數據中心網絡。

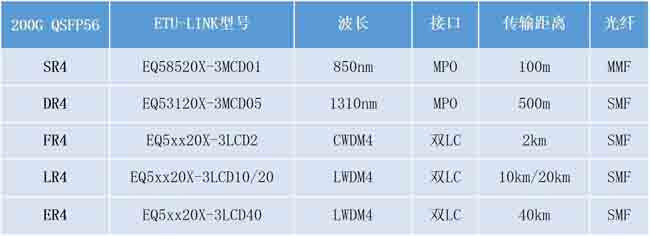

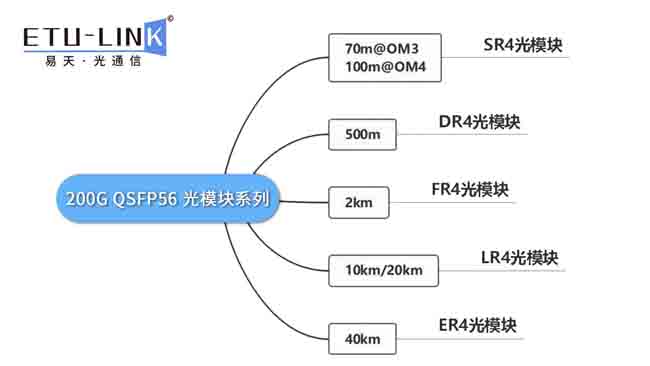

按照不同的傳輸距離，200G QSFP56光模塊可分為QSFP56 SR4、DR4、FR4、LR4，ER4等。
200G QSFP56光模塊類別
200G QSFP56 SR4
200G QSFP56 SR4是200G 以太網交換機直連解決方案，具有4通道全雙工收發一體模塊，采用MPO 12芯接口，中心波長為850nm，發射和接收端內置CDR，搭配多模光纖（MMF）進行短距離傳輸，搭配OM3多模光纖傳輸距離最高可達70m，搭配OM4或OM5多模光纖傳輸距離最高可達100m。
200G QSFP56 DR4
200G QSFP56 DR4是4通道全雙工收發一體模塊，符合QSFP56 MSA和IEEE 802.3bs 200GBASE-DR4以太網標準。采用MPO12芯接口，工作波長為1310nm，采用50G PAM4和單模并行技術，在系統開啟FEC的前提下，通過單模光纖（SMF）傳輸距離最高可達500m。
200G QSFP56 FR4
200G QSFP56 FR4符合IEEE 802.3bs 200GBASE-FR4規范，采用雙LC接口，工作波長為CWDM4，使用非制冷型EML CWDM發射器，通過雙芯單模光纖（SMF）傳輸距離最高可達2km，可以有效降低客戶的光纖布線成本。
200G QSFP56 LR4
200G QSFP56 LR4是遠距離DCI互連中最常見的200G光模塊。采用雙LC接口，工作波長為L(zhǎng)DWM4，在系統開啟FEC的前提下，通過單模光纖（SMF）傳輸距離最高可達10km/20km。
200G QSFP56 ER4
在超長距離傳輸中，通常選用200GE QSFP56 ER4光模塊，采用雙LC接口，工作波長為L(zhǎng)DWM4，采用50G PAM4和LWDM4技術，在開啟FEC的情況下，通過單模光纖（SMF）可實現最大40km的傳輸距離。
