中心議題：
- 線性直流電源的電路分析
- 開關電源的電路分析
- 比較線性直流電與開關電源的區別
關于電路結構，究竟是線性電源還是開關電源，要看具體場合，合理采用。這兩種電路，國際國內都大量使用，各有各的特點。線性電源以其精度高，性能優越而被廣泛應用。開關電源因省去了笨重的工頻變壓器而使體積和重量都有不同程度的減少，減輕，也被廣泛地應用在許多輸出電壓、輸出電流較為穩定的場合。
一、線性直流電源

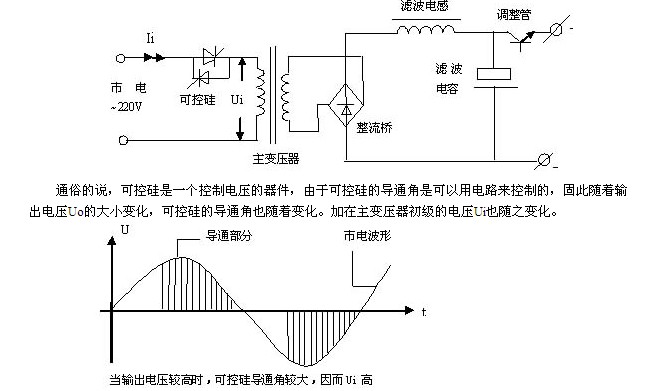

線性電源的主電路如下：
也就是~220V市電經可控硅控制后只有一部分加在主變壓器的初級。當輸出電壓Uo較高時，可控硅導通角較大，大部分市電電壓被可控硅“放過來了”（如上圖所示），因而加在變壓器初級的電壓，即Ui較高，這當然經整流濾波后輸出電壓也就比較高了。

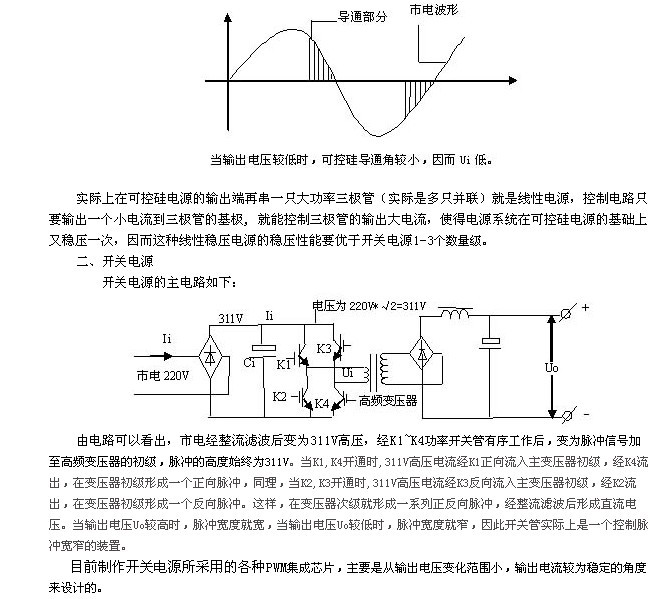

而當輸出電壓Uo很低時，可控硅導通角很小，絕大部分市電電壓被可控硅“卡斷了”（如下圖所示），只讓很低的電壓加在變壓器初級，即Ui很低，這當然經整流濾波后輸出電壓也就很低了。

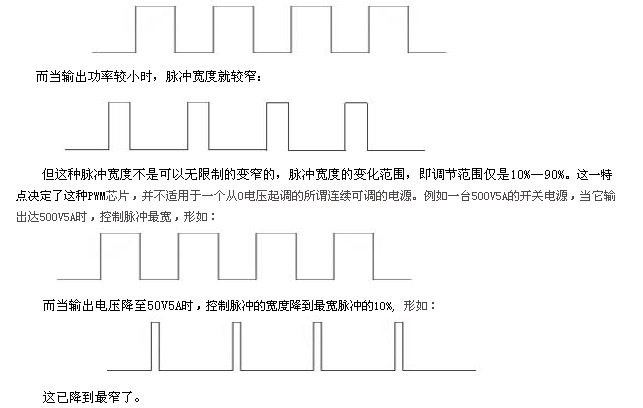

但所謂PWM芯片，是一種脈寬調制器，當輸出電壓較高，輸出電流較大時，電源內部的開關管開通時間較長而關斷時間較短：
[page]
如果輸出電壓電流繼續下降，要求控制脈沖繼續變窄，但PWM電路已無法滿足，這時電路變?yōu)殚g歇工作,形如：
脈沖時有時無，一陣一陣的，電源內會發出噪音，紋波等也會變大，電性能變差，所謂“低端不穩定”，事實上已經成為不合格品。為了解決這一問題，我公司采取新的技術措施，才能較好地解決（不再詳述）。
三、線性直流電源與開關電源的比較
1、線性電源精度好（優于開關電源1—3個數量級），紋波小，調整率好，對外干擾小，適用多種場合。
2、線性電源功率器件工作在線性狀態，因此損耗相對開關電源較高一點，效率上開關電源好一些。
3、開關電源的尺寸相比線性電源要小但是開關電源有污染電網和幅射干擾的問題。
4、開關電源不適宜用做在輸出高電壓大電流時0電壓起調的連續可調的場合，但適用于固定輸出或相對固定輸出對輻射干擾沒有太大要求的場合。
5、維修上線性電源相對便于維修。而開關電源由于元件密集，給維修帶來一定難度。另外，由于電路與線性電源截然不同，維修人員的技術素質要求較高，要用示波器才能觀察到電路各點的工作狀態。
