凌力爾特公司 (Linear Technology Corporation) 推出全差分緩沖放大器 LTC6417，該器件的輸出參考噪聲僅為 1.5nV/√Hz。LTC6417 能驅動 50Ω 差分負載，并為驅動 14 位和 16 位流水線 ADC 而優化。該器件可在輸入端進行 DC 或 AC 耦合，并針對高達和超過 600MHz 的信號實現了卓越的失真性能。在 140MHz 時，OIP3 為 46dBm，HD3 為 -69dBc，在 50Ω 負載上的輸出擺幅為 2.4VP-P。

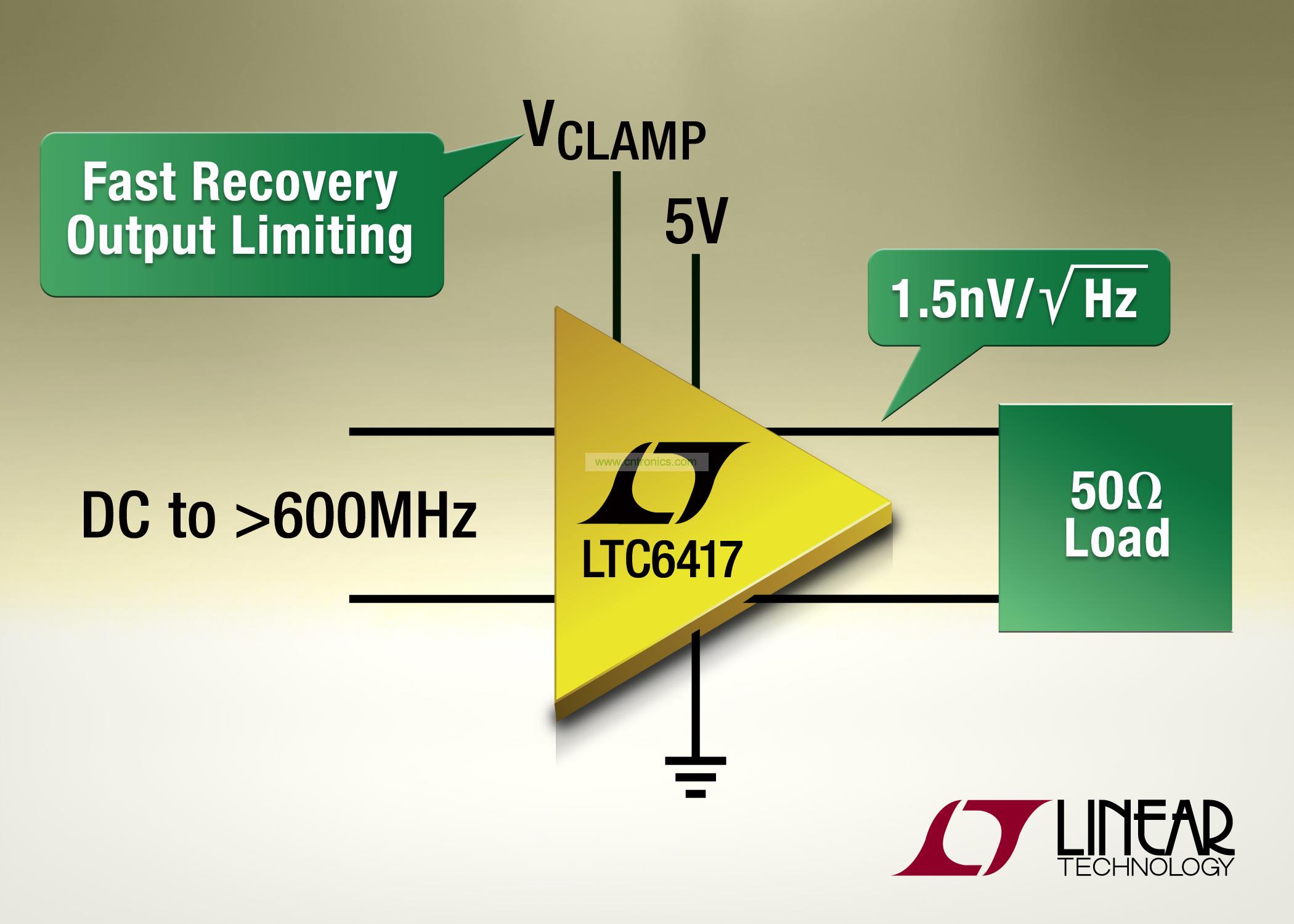

圖題：全差分緩沖器直接驅動 50Ω 負載
除了卓越的性能規格，LTC6417 還提供幾種為簡化與 ADC 接口而設計的功能。LTC6417 在內部配置為單位增益緩沖器。因為它的輸入阻抗為 18.5kΩ ，所以通過在輸入端使用 1:4 或 1:8 的變壓器可獲得額外增益。其低阻抗輸出有助于控制流水線型 ADC 普遍存在的電容性電荷注入?？焖佥敵鲶槲豢捎脝蝹€引腳設定，以防止發生 ADC 超范圍的情況。當箝位限制輸出電壓時，超范圍引腳發出信號。輸出共模引腳使 LTC6417 輸出擺幅與 ADC 輸入范圍的匹配變得非常容易。
LTC6417 用單一 5V 電源工作。PWRADJ 引腳使設計師能在功耗和 HD3 性能之間取得平衡。該功能動態地將電源電流從 123mA 降至 74mA，且停機模式將電流消耗進一步降低至 24mA。
LTC6417 采用具易用型直通式引出腳配置的 3mm x 4mm 20 引腳 QFN 封裝。該器件規格在 0°C 至 70°C 和 -40°C 至 105°C (外殼溫度) 的工作溫度范圍。
千片批購價為每片 3.89 美元
性能概要：LTC6417
1.6GHz – 3dB 小信號帶寬
以低失真驅動 50Ω 負載，2.4VP-P 輸出
在 140MHz 具 -100dBc/-69dBc HD2/HD3
在 140MHz 具 -80dBc IM3 和 46dBm OIP3
在 380MHz 具 -100dBc/-66dBc HD2/HD3
在 380MHz 具 -68dBc IM3 和 39dBm OIP3
1.5nV/√ Hz 輸出噪聲
4.3pA/√ Hz 輸入電流噪聲
可編程的高速、快速恢復輸出箝位
DC 耦合信號通路
用單一 4.75V 至 5.25V 電源工作
功率：5V 時為 615mW，可降至 370mW，停機模式時為 120mW
3mm x 4mm 20 引線 QFN 封裝
