【導讀】Micrel最新推出的4MHz PWM 6A/3A同步降壓穩壓器MIC23603/303在PWM模式下輸出紋波僅有5mV，而效率高達93%。MIC23603/303是驅動機頂盒、便攜式設備以及汽車儀表中的FPGA、ASIC和DSP的理想產品。
如何在設計系統線性或開關電源時，實現更高電源效率、更快負載瞬態響應、更低輸出紋波和更小尺寸的完美結合，一直是系統電源設計人員不斷努力的目標。今天，麥瑞半導體公司（Micrel）推出的采用HyperLight Load技術的4MHz PWM 6A/3A同步降壓穩壓器系列產品MIC23603/303將幫助電源設計工程師朝這個目標向前邁進一大步。
MIC23603/303采用的專利架構提供了最高水準的瞬態性能，在全脈寬調制（PWM）模式下輸出紋波僅有5mV。MIC23603/303將低損耗的專利功率MOSFET與麥瑞半導體擁有專利的恒定導通時間直流-直流開關轉換器方案結合在一起，可提供高達6A/3A的輸出電流，同時僅消耗24μA靜態電流。MIC23603/303是驅動機頂盒、便攜式設備以及汽車儀表中的FPGA、ASIC和DSP集成電路的理想產品，在這些應用中，超快瞬態響應和輕載效率至關重要。

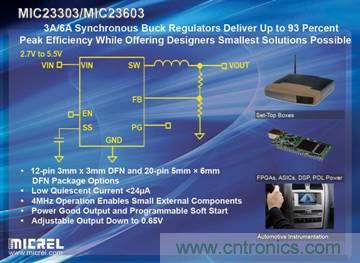

輸出紋波僅有5mV、效率高達93%的6A和3A同步降壓穩壓器
麥瑞半導體負責高性能線性和電源解決方案營銷的副總裁Brian Hedayati表示：“MIC23603/303將效率、最小尺寸和瞬態響應完美地結合在了一起，適合多種應用，超越了許多競爭產品。麥瑞半導體擁有專利的HyperLight Load架構提供了高效率的低功率模式和快速負載瞬態響應，可在供電需求增加時保持精準的供電電壓。”
MIC23603目前已經開始批量供應，千片訂量的價格為1.08美元/片。MIC23603的千片訂量價格為0.49美元/片。
MIC23603/303具備電源正常（PG）輸出、可編程軟啟動以及極低靜態電流（24μA）等特性，MIC23603采用小型熱增強20引腳4mm x 5mm DFN封裝，MIC23303采用12引腳3mm x 3mm DFN封裝。這兩個解決方案為低電壓應用提供了從0.65V到3.6V的可調節輸出電壓。此外，該器件還針對鋰電池應用提供了2.9V到5.5V的寬輸入電壓范圍。MIC23603/303的工作結溫范圍為-40攝氏度至125攝氏度。
