【導讀】Vicor擴展Picor旗下的隔離式Cool-Power ZVS DC-DC轉換器，提供高密度 (334 W/in3) 方案。該轉換器連接QuietPower有原EMI濾波器，將進一步提升整個的模塊式方案的性能，適合嚴苛的，空間受限的工業和航空、國防應用。
Vicor近日發布其Picor Cool-Power PI31xx 系列隔離式DC-DC 轉換器. 這系列以零電壓為基礎的DC-DC轉換器, 特別為24V工業應用及28V航空及國防應用, 和需要嚴苛溫度環境操作而設計的。
此一款新的Cool-Power PI31xx轉換器，保留了原創產品的標簽性封裝尺寸，只有0.87" x 0.65" x 0.265"，表貼封裝，功率密度高達334 W/in3,2250V隔離，體積較1/16磚隔離式DC-DC 轉換器少50%。Cool-Power® PI31xx 轉換器，在集成電路封裝內實現特高的系統密度。

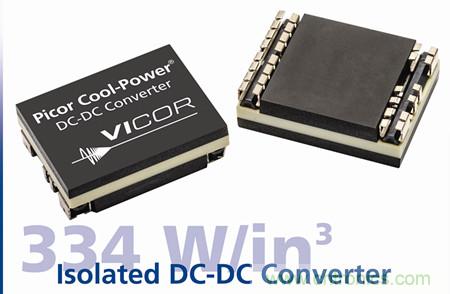

圖1：隔離式Cool-Power ZVS DC-DC轉換器
Cool-Power PI31xx系列轉換器，采用先進的零電壓開關架構， 及高性能的平面變壓器， 讓產品密度足媲美IC元件，可在電路板空間受限制的應用，靈活布局。產品具備多種可編程功能，包括輸出電壓調節，可編程軟起動，遙距開關，使能。該產品還具備溫度監察功能，跟據模塊內部溫度，按比例提供模擬的輸出電壓。
PI31xx 還有多種保護模塊免受損壞的功能，包括輸入過壓, 欠壓鎖定, 過溫和輸出過壓保護等。 另有恒流限制門閥，作短路及過載保護，在所有應用故障均有自動重啟功能。
圖2：QuietPower EMI 濾波器
此外，Picor的QuietPower EMI 濾波器，只有0.98" x 0.49" x 0.18"大小，體積比同類產品小25%,與PI31xx 轉換器連接，可組成輸入輸出隔離，帶EMI濾波的方案，以及無可比擬的密度。QuietPower EMI 濾波器的效率高達99.5%，可與任何廠家的高頻開關DC-DC轉換器配對。 應用例子包括工業應用的QuietPower QPI-12濾波器，可衰減共模噪聲(>40dB)及差模噪聲(>70dB)； 至于空載及國防應用，可選MQPI-18，可衰減 >45dB 及>75Db的共模及差模噪聲。
“這兩個產品無論是一同使用，或是獨立采用，Cool-Power PI31xx 轉換器及QuietPower EMI濾波器均突破了傳統轉換器及濾波器的功率密度水平，”Picor半導體電源方案副總裁， Robert Gendron表示，“把兩個產品一同使用,便可組成一個雙芯片方案.很容易的使用在工業,空載/國防以及寬溫度范圍工作的應用。”
