【導讀】夏天到了，筆記本電腦開關電源適配器過熱的情況也時有發生?？墒菗Q一個新的適配器要花好多銀子，有沒有什么好的方式呢？本文將會介紹一種非暴力拆解的適配器拆封辦法，以便于各位工程師進行電源適配器的自主檢修。
由于筆記本電腦的電源適配器采用的是全密封小體積設計，消耗功率能達到90瓦，內部溫度比較高，在夏季更是容易損壞。其實，想要避免多花幾百塊錢買一個新的適配器也很簡單，本文將會以筆記本電腦的電源適配器(16V、4.5A)為例，介紹一種非暴力拆解的適配器拆封辦法，以便于各位工程師進行電源適配器的自主檢修。
相信用過筆記本電腦的人肯定都知道，我們?nèi)粘Ｋ褂玫墓P記本開關電源適配器的上下蓋為注塑封裝或是用強力膠粘合的，并不是采用螺絲進行封裝的。面對這種情況，我們可以使用 電工刀、錘子、螺絲刀、電烙鐵、美工刀等工具，進行拆封，避免暴力拆解。
首先，我們需要把電源適配器橫向側放置在白紙上，然后使用電工刀進行拆解。利用電工刀的刀刃沿電源適配器上下蓋之間的縫隙切入，然后用錘子敲擊電工刀刀背（如圖1所示），這樣可以確保電工刀從適配器上下蓋之間切進去。在適配器上下蓋之間的縫隙的不同位置，用電工刀的刀尖沿縫隙劃動，當上下蓋的某一部位首先裂開后，把刀尖深入，然后慢慢分開適配器的上下蓋。
圖2為已經被打開了外殼的電源適配器，從圖中我們可以看到，該款開關電源適配器的電路外面包有一層銅質的屏蔽層。
接下來我們需要使用美工刀來切掉屏蔽層上用來起到固定作用的膠帶紙。在切除膠帶之后，只需要使用電烙鐵焊開屏蔽層與內部電路板連接的兩個焊點（如圖3所示），即可取下屏蔽層。
此時可以看到，去掉了屏蔽層之后的電路板上面，還覆蓋有一層比較厚的硬質塑料膜（如圖4所示）。這層塑料膜我們也是需要進行切割的。
用美工刀將這層硬質塑料膜割開后，就可以見到電源適配器中電路板的真實模樣了（如圖5所示）。
此時工程師就可以通過一些技術手段，進行適配器的自主檢修和配件更換了。在完成檢修后，工程師還可以按照上述步驟，重新將開關電源適配器的封裝外殼組裝回去，組裝完成后的適配器外表也不會產生較大的變化。

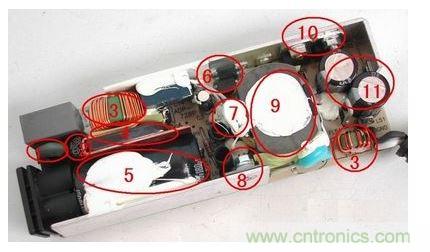

[page]電源適配器的構造
1. 壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其他電路不被燒壞。
2. 保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其他元件。
3. 電感線圈(又稱扼流圈)，主要功能是降低電磁干擾。
4. 整流橋，規格為D3SB，作用是把220V交流電變?yōu)橹绷麟姟?/div>
5. 濾波電容，規格為180μF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。
6. 運放IC(集成電路)，保護電路、電壓調節的重要組成部分。
7. 溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時(不同品牌的電源適配器，其設定的溫度閥值略有不同)，保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。
8. 大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。
9. 開關變壓器，開關電源中的核心元件之一。
10. 次級整流管，功能是把低壓交流電變?yōu)榈蛪褐绷麟?。在IBM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。
11. 次級濾波電容，規格為820μF/ 25V，共有兩個，起濾除低壓直流電中的紋波的作用。
除上述元件外，電路板上還有可調電位器及其他阻容元件。
