【導讀】穩壓三極管能夠延伸出很多的電路，而三極管串聯穩壓電路知識穩壓三極管電路中的一種。本文就帶你一起揭秘三極管穩壓電路的運行原理和其中的奧秘。

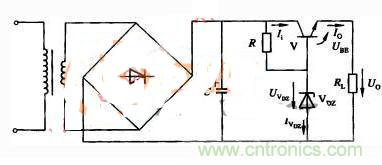

圖1串聯型三極管穩壓電路
用三極管V代替圖1中的限流電阻Ｒ，就得到圖1所示的串聯型三極管穩壓電路。
在基極電路中，VDZ與Ｒ組成參數穩壓器。
工作原理
①圖1連接電路，檢查無誤后，接通電路。
②保持輸入電壓Ui不變，改變RL，觀察U0。
③保持負載RL不變，改變UL，觀察U0。
結論：輸出電壓U0基本保持不變。
該電路穩壓過程如下：
（1）當輸入電壓不變，而負載電壓變化時，其穩壓過程如下：

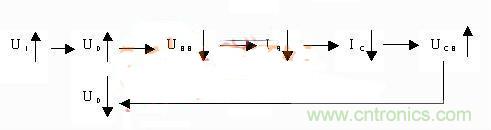

圖2
（2）當負載不變，輸入電壓U增加時，其穩壓過程如下：
（3）當UI增加時，輸出電壓U0有升高趨勢，由于三極管Ｔ基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加，于是，抵消了U0的增加，使U0基本保持不變。
需要注意的是，雖然對于輸出電壓來說電路具有一定的穩壓作用，但此電路控制靈敏度不高，穩壓性能不理想。
本篇文章對穩壓三極管串聯電路進行了較為全面的講解，將這種電路的特點非常詳細的展現在讀者面前，非常適合初學者作為知識儲備來進行閱讀。
