【導讀】最近有用戶反映一個非常蹊蹺的現象，在燒錄文件時，編程器全過程提示PASS，但是芯片貼板后產品無法正常使用，這種現象自然而然會首先懷疑是設備的問題，那作為設備提供方，我們需要協助分析產生這種奇怪現象的原因。
為了使測試更嚴謹，并且復現問題，我們?nèi)〉昧丝蛻魺浀男酒臀募磉M行測試。通過測試發現燒錄文件并不尋常：該芯片的燒錄文件需要轉換為兩個文件，而使用時并沒有正確調入這兩個文件。在指導下，客戶完成了測試，并且再無異常反饋。
那么如何簡單判斷此類現象出現的原因呢？細心的工程師為大家總結了一些臨場經驗，非常實用。
1.1驗證燒錄文件
驗證燒錄文件，這一點很重要。不管再牛逼的編程器，都只能實現將程序下載到芯片內的過程，而不能修改代碼。如果文件未經驗證，很有可能燒錄后無法正常運行，所以建議用戶在批量生產之前一定要小批量試產，驗證燒錄文件的正確性。
1.2設置“配置參數”

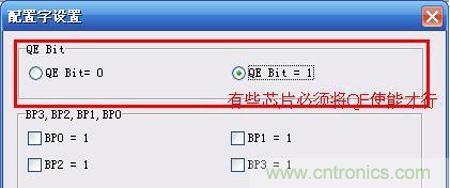

芯片中的配置參數需要手動修改，不能單純的加載文件后直接進行燒錄，如果不按照正確的規則設置參數，必然會導致芯片無法正常運行。在SPI Flash的芯片燒錄時經常遇到這類問題，類似于”QE”位必須使能，如下圖。
1.3非法操作

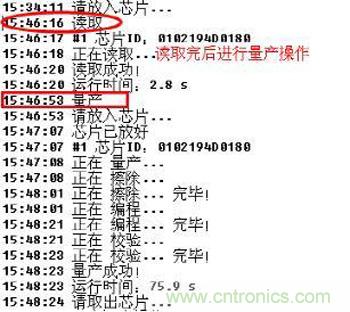

若燒錄過程中有非法操作，必然導致批量芯片無法正常使用。如有些客戶在燒錄芯片的時候會錯誤地添加“讀取”操作，這個對批量燒錄芯片來說是很致命的，讀取后進行燒錄，燒錄文件就已經錯誤。
為了提高產品的良品率，避免出現批量生產事故，一定要正確地使用專業設備進行生產。下面是具有豐富實戰經驗的工程師提出的幾點合理建議，請注意：
1、在批量生產前做小批量驗證，驗證無誤后再進行量產，避免帶來大量損失；
2、請對應的軟件工程師給予準確指導，將配置參數詳細說明，保證燒錄的準確性；
3、限制生產時可用操作，將權限分配給必要的人員，避免誤操作。
