【導讀】隨著環境的破壞，空氣顯得異常的干燥，兒超市里面的加濕器等等產品很是昂貴，有沒有什么好的方法自己DIY一個呢？本兒文就介紹一款超聲波加濕器電路設計圖，以超聲波換能的方法產生高頻震動使水面產生霧化，在霧化的過程中產生水霧不斷向周圍蒸發使空氣中保持一定的濕度。有興趣的電子發燒友可以自己去瞅瞅！
超聲波增濕器（超聲波霧化器）是以超聲波換能的方法產生高頻震動使水面產生霧化，在霧化的過程中產生水霧不斷向周圍蒸發使空氣中保持一定的濕度。

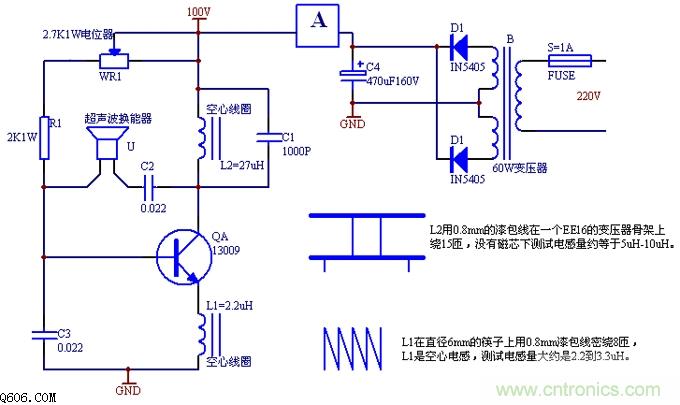

見下電路圖：由QA、L2、C1、L1、C3、C2、R1及U和WR1組成一個大功率的高頻振蕩器，采用電容三點式振蕩電路，電路的振蕩頻率是超聲波壓電換能振子U的固有頻率1.013MHz。L2和C1組成的諧振回路在這里不決定振蕩器頻率，而是決定振蕩幅度，它的諧振頻率比電路的振蕩頻率約低，L1和 C3諧振頻率大于電路的振蕩頻率，采用兩個諧振回路是為了使電路的振蕩頻率合成，使振蕩器在大功率下保證穩定工作。
三極管采用13009加上散熱片，R1、WR1是偏置電阻，調整WR1使振蕩器輸出適中，確定電路已經開始振蕩，這里的 A 是電流表，整個電路電流確定在0.4A左右，就可以進行電路調試了。
將霧化噴水頭固定在盆底，水深6-10cm為宜。調整電位器WR1，先把電位器旋至阻值最大處。打開電源，慢慢減小WR1阻值，觀察電流表和水噴起情況，直至水霧最高及霧量最大，而電流最小，用相同阻值電阻代替電位器WR1即可，第一步調試完成。
然后開始進行第二步調整！將短波磁棒敲成大小不一樣的磁塊，放入L2的骨架中，經過反復地選擇大小不同的磁塊，仔細觀察電流表和水噴起的新情況！這時水霧應該比前面更高及霧量更大，而電流比較前面更小，三極管的溫度更低。最后將磁塊固定在L2骨架中。如果有新的調試方法我們將會更新電子制作網這里的技術資料。
元件選擇與制作 C1、C2、C3用高頻瓷介電容電壓630V。三極管要求功率為60W，反壓大于300V的開關管。
