【導讀】對于高速數字電路而言，雖然電壓還是重點關注對象，但是其設計方法和射頻電路的設計方法相近，也需要考慮阻抗阻抗匹配，因為反射電壓的存在會導致額外的誤碼率。
射頻電路：
1.關注阻抗匹配或功率，這是設計中最為關鍵的兩個參數，其他中間參數都可以由功率和阻抗來確定;
2.關注頻率響應，通常在頻域內進行分析，因為對于射頻電路模塊而言，帶寬范圍很重要;
3.喜歡用網絡分析儀、頻譜分析哎儀或噪聲測試儀等進行測試，這些儀器輸入/輸出阻抗低，一般都是50歐，往往會對電路產生影響，因此需要在阻抗匹配條件下進行測量;
4.通常，射頻模塊的輸入/輸出阻抗很低，典型值為50歐，較低的阻抗有利于將功率傳送到某個模塊或者部分電路，因為對于給定的功率P，由P=V2/Z知V2正比于Z，阻抗低的話，也就是說可以用較低的電壓傳送相同的功率;
5.射頻模塊優先選擇更大的漏極電流，這對于給定的電壓更有利于功率的傳輸;
6.通信系統中，對于接收機，射頻信號在解調前，需要進行功率變換，一般而言，解調器輸入端的射頻信號功率與噪聲功率之比要大于10dB;對于發射機，調制器后面的已調載波需要進行功率放大并傳送到天線，足夠大的功率以便傳輸?shù)礁h的接收機。

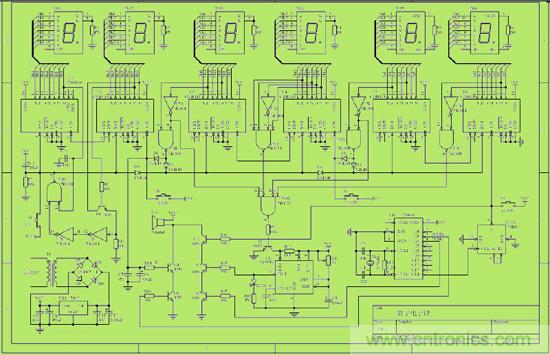

數字電路：
1.關注電壓或者電流，不關心阻抗匹配;
2.關注波形或者眼圖;
3.喜歡在時域內進行分析，對于數字電路性能而言，響應速度很重要;
4.測試儀器喜歡用示波器，可以直觀說明數字電路性能，其探頭是高阻抗的傳感器，當探針接觸到電路節點并不對電路產生干擾;
5.數字電路輸入/輸出阻抗很高，這有利于電路模塊的電壓擺幅，對于給定的電流，較高的阻抗有較大的電壓擺幅，這樣就可以進行開關動作了;
6.通信系統中，只要求電壓進行數字信號處理或轉換，并不要求進行功率轉換。
引起以上矛盾和差別的關鍵在于實際的電路中存在電壓反射和功率反射，因此對于電路中的功率傳輸或功率處理，阻抗匹配顯得很重要！以上是射頻和數字電路最主要的差別，當然還存在其他差別，比如同一作用，在不同系統中，專業術語不一樣，或者是常用的單位也有差別等等。另外，對于高速數字電路而言，雖然還是關注電壓，但是其設計方法和射頻電路的設計方法相近，也需要考慮阻抗阻抗匹配，因為反射電壓的存在會導致額外的誤碼率。還有電路布局/布線、交流接地或隔離等都要像射頻電路一樣對待。
