【導讀】低噪聲，低偏移電壓，低漂移-當你把信號鏈前端的增益提高后，所有的這些精密小信號處理的目標變得很簡單。
低噪聲，低偏移電壓，低漂移-當你把信號鏈前端的增益提高后，所有的這些精密小信號處理的目標變得很簡單。

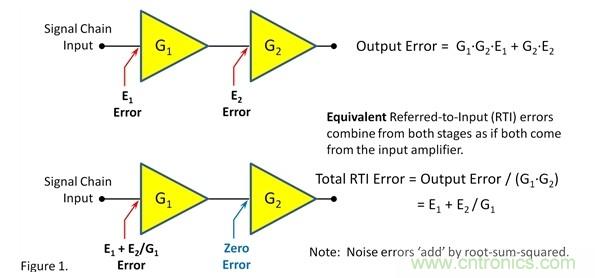

這是一個很簡單的概念。如圖1所示，第二級的誤差將除以第一級的增益。比如，第一級增益適度，值為10，第二級的誤差或噪聲是第一級的10倍，卻僅僅貢獻與第一級相等的誤差。注意，我們通常認為后級中的誤差來源于輸入(等效到輸入端或RTI)，好像所有的誤差都在剛輸入的時候就存在了。
讓我們冷靜一下，為了改善整個信號鏈，要在第一級電路上花10倍的時間以及精力。如果你在第一級增益級中獲得純凈的低噪聲信號，后級電路的設計將會很簡單。
從輸入端開始一直到你的產品和系統。認真布置第一級放大器的走線，使其具有良好的連接器，良好的布線，良好的接地以及良好的屏蔽。在第一級的路徑上形成的干擾將無法復原。對于來自AC線噪聲的干擾或者是來自第一級路徑上的干擾，陷波濾波器或者DSP是不能夠?qū)崿F(xiàn)完全復原的。
輸入濾波器可以改善性能。EOS鉗位電路可以提供一個可靠的輸入電路。你的競爭優勢可能就來自于一個可以在惡劣環境中使用的輸入電路，不受RF干擾以及過電壓損害的影響。
在輸入級使用高性能的放大器 - 低噪聲、低偏移電壓、低溫度漂移，所有對你應用重要的指標都要好。不要心疼你的錢。如果單通道專用的放大器有效果的話就使用它。當使用高精度等級的放大器的時候可能會有更好的效果。低成本的兩通道以及四通道放大器對后級電路可能是合適的，然而不要在輸入放大器上節省成本。儀表放大器或者是差分放大器可以改善對外部噪聲的抗干擾能力，同時可以減小共模誤差。
一些設計者創建了一個不惜成本的設計來作為參考，然后應用價值設計使它達到可接受的性能水平。這個方法正好可以幫助你建立折中的意識。
電源是外部噪聲和干擾的另外一個途徑。在輸入級使用低壓差線性穩壓器可以濾除外部噪聲同時可以改善電源的抑制能力。額外的去耦合電阻電容以及旁路電阻電容可以改善電源的性能。
當然，有些情況中，后級電路也需要高性能。認真對待第一級電路并不能作為輕視后級電路的借口，然而你還是應該抓住重點。輸入級的電路很關鍵。應該花足夠的時間和精力來確保第一級電路的正確。
