- 利用Max44009實施EOC (轉換結束)檢測，改善傳感器對測量值的響應時間
引言
Maxim的MAX44007和MAX44009高性能環境光傳感器，在單一芯片集成了光電二極管、模擬前端(AFE)、兩路高分辨率模/數轉換器(ADC)、數字比較和數據格式化處理電路及I²C接口功能。這些光傳感器具有業內領先的低工作電流(0.65µA)、ICC低工作電壓(1.8V)、超低光敏感度，采用2mm x 2mm x 0.6mm小尺寸封裝。
當光積分時間為100ms的倍數(如：100/200/400/800ms)時，這些環境光傳感器能夠很好地抑制50Hz/60Hz噪聲干擾。然而，多數情況下，很多應用需要一個轉換完成信號，在可靠讀取環境光傳感器信息時避免不必要的延遲。本應用筆記主要介紹如何使用器件的中斷引腳提供轉換完成指示，詳細說明I²C寄存器的設置方法。
寄存器

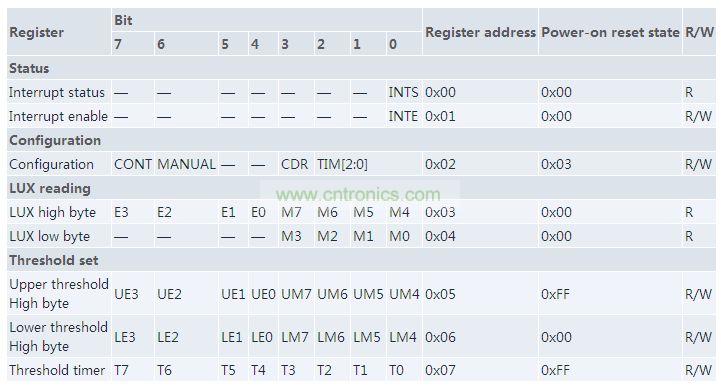

光傳感器的I²C寄存器如表1所示。
實現轉換完成檢測
實施依據是，只有當ADC產生有效數據(例如，ADC轉換結束)時，IC內部才會觸發中斷邏輯。在ADC轉換期間/積分時間內，中斷檢測邏輯將忽略I²C 寄存器設置的變化。如果寄存器設置為不考慮轉換結果而觸發中斷，例如，所設置的下限高于上限時，可通過監測中斷引腳獲得轉換完成信號。
下面，按步驟詳細說明一個算法示例。
第一步 配置寄存器，快速訪問。
向配置寄存器0x02寫入1100 0111，將寄存器配置為以下非默認參數：
CONT = 1：立即轉換和連續轉換
MANUAL = 1：允許手動調整積分時間
TIM = 111：將積分時間設置為最小值 = 6.25ms
第二步 配置寄存器，轉換結束時立即、強制觸發中斷。
寫入下限高字節 = 1111 1111
寫入上限高字節 = 0000 0000
寫入門限定時器 = 0000 0000
第三步 保持在“等待”狀態，直到用戶啟動有效轉換。
在此期間，忽略任何來自寄存器的中斷觸發信號。
第四步 收到用戶命令后，啟動有效轉換過程。
向配置寄存器寫入1000 0000，實現寄存器的自動量程設置和連續轉換配置。
讀取中斷狀態寄存器0x00，清除任何中斷條件。/INT引腳應置為高電平。
檢測/INT引腳，等待中斷觸發信號(注意：由于第一步中的TIM設置，最長等待時間為6.25ms)
隨后，即可開啟光傳感器測量。
讀取中斷狀態寄存器0x00，清除任何中斷條件。/INT引腳應為高電平。
當前轉換過程完成后，寫入1100 0111，將寄存器的積分時間重新設置為6.25ms。
檢測/INT引腳，等待中斷觸發信號，引腳將發出轉換結束信號，可讀取有效的光強測量數據。
第五步 重復第三步。
