【導讀】工業總線上各個設備之間的互聯通信大多采用CAN/RS485/RS232接口收發芯片，目前很多收發芯片僅僅起到了信號的收發功能，金升陽CAN/RS485/RS232隔離收發模塊是集成收發芯片、隔離芯片及DC/DC隔離電源于一體的接口隔離收發模塊，大大簡化了客戶的設計。
各行各業中，工業總線上各個設備之間實現互聯通信，大多采用CAN/RS485/RS232接口收發芯片。此類收發芯片目前已廣泛應用于汽車、軌道交通、紡織、智能監控、智能電表等行業。目前市面上很多收發芯片僅僅起到了信號的收發功能，故要想實現整個方案的信號隔離收發功能，客戶還需要配置隔離芯片/光耦、DC/DC隔離電源，如此一來，整個方案在設計上就顯得較為復雜。
圖：金升陽CAN/RS485/RS232隔離收發模塊
金升陽CAN/RS485/RS232隔離收發模塊是集成收發芯片、隔離芯片及DC/DC隔離電源于一體的接口隔離收發模塊，可完全取代傳統的光耦隔離方案。過去需要收發芯片+隔離芯片/光耦+隔離電源才能實現的整個隔離收發方案，現在僅需要采用一個CAN/RS485/RS232隔離收發模塊便可輕松實現，大大簡化了客戶的設計。另外，集成的隔離收發模塊相對以前的組合方案有以下優點：更小體積、更低功耗、更可靠、長期穩定性設計、更高端口防護能力、完整可靠性測試驗證、完整的EMC防護推薦電路。
產品選型表及尺寸：

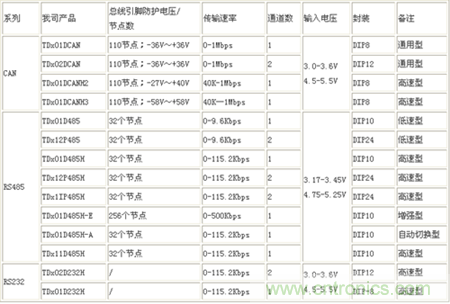

圖：產品選型表
DIP8/DIP10/DIP12產品尺寸均為：19.9*16.9*7.05mm；DID24產品尺寸為：31.8*21.3*9.5mm
