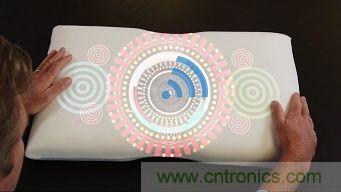

【導讀】隨著智能家居、智能可穿戴設備的出現，美國的一位脊椎科醫師有感而發竟開發出一款可衡量睡眠質量的枕頭。目前這項發明被Proper Pillow的新創公司斥資，力求打造內建睡眠監測傳感器的創新枕頭。
根據Proper Pillow的視頻顯示，Proper Pillow Plus將會包括壓力傳感器網絡，以及利用藍牙超低功耗傳送數據。當然，任何傳感器網絡都還需要ADC、微控制器與藍牙低功耗無線，以及一款電源供應器。在視頻中，Proper Pillow創辦人Rick Loos表示，控制器將在用戶選擇時才開始儲存并傳送睡眠數據到智能手機App中。因此，它并不需要連續地傳送數據，從而降低了功耗。
在與Dr. Rick Loos討論打算在 Proper Pillow Plus加進哪些電子組件時，果然如我所預期的，他表示該設計將由壓力傳感器、整合微控制器與藍牙的數字板以及一顆電池組成。在實際開發時， Proper Pillow Plus 應該會利用9-12顆壓力傳感器、麥克風以及一個溫度探棒。
“Proper Pillow Plus將采用3點冗余，”Loos說，“必須使用三點才能正確地檢測頭部和頸部。”音頻傳感器(麥克風)用來記錄聲音，例如呼吸、噪音(如狗吠聲)。溫度傳感器將用于記錄環境溫度，以便讓用戶知道自已是因?yàn)闇囟雀淖兌褋淼摹毫鞲衅鲃t能夠偵測用戶睡眠姿勢是仰睡或側睡。韌體則可使硬件保持在低功耗模式，只有在壓力發生變化時才喚醒，從而有助于使功效最大化。
由于壓力與溫度的變化相對較緩慢，Proper Pillow Plus 并不需要高速數字化。因此，數字器很可能會被嵌入于微控制器中，不過，電路板上還需要一款多任務器與信號調節電路。截至目前為止，其微控制器是否有足夠的內存儲存所有的數據？是否需要使用外部內存？這些問題目前都還不得而知。Loos解釋，電子與充電電池都會被塞進枕頭的角落——這也表示這款枕頭需要用到充電插頭以及AC電源配接器。
透過下載一款智能手機App，將可讓手機與這款枕頭透過藍牙低功耗聯機進行通訊。用戶也能自行編程枕頭的電子電路，決定何時將數據傳送至手機。我還想知道的是，它能不能像 Fluke Connect 實現工業量測一樣，把數據傳送到其他的手機、平板計算機，或透過因特網傳送到計算機？
