【導讀】網絡攝像機已經伴隨著互聯網技術的發展和傳統攝像機的沖擊，在安防領域?qū)崿F(xiàn)了遠程實時操作。本文闡述了安森美圖像傳感器，具備微光性能的安防攝像機的關鍵元件。
專業安防攝像機細分類別及市場趨勢
目前安防監控市場上主要有兩類攝像機：CCTV(閉路電視采用模擬攝像機)和網絡攝像機。
CCTV模擬攝像機的分辨率由“TVL”(電視行或線)表示，TVL是指使用ISO12233分辨率測試卡度量的水平線數。TVL是綜合傳感器像素、鏡頭和圖像信號處理器(ISP)三大因素的系統測量，800線為最理想的值。TVL數通常決定攝像機的均價。
模擬攝像機將圖像轉化為NTSC/PAL制式的模擬信號，通過同軸電纜進行傳輸，優點是易于安裝，成本較低。而網絡攝像機將圖像轉化為數字信號，基于以太網傳輸信息及視頻，優點是提供高清和全高清分辨率。
2014年開始新興模擬攝像機和網絡攝像機之間的HD-CCTV攝像機類別，它由模擬攝像機改進而來，無須新的布線，可經由同軸電纜進行數字信號傳輸，提供網絡攝像機品質的視頻但無需增加成本，支持的視頻格式包括HD-SDI、HD-CVI、HD-TVI和HD-AHD。
據TSR的市場研究報告，從分辨率來看，720p和1080p為網絡攝像機市場主力，而1080p的市場份額逐年提高，預計到2016年1080p的銷量開始超過720p。由此看來，網絡攝像機正逐年向全高清邁進。安森美半導體提供的圖像傳感器AR0130、AR0140用于720p攝像機，支持1080p攝像機的則有AR0230。
安森美半導體的安防圖像傳感器方案的優勝之處
安森美半導體的圖像傳感器在汽車行業已有多年廣泛的應用并居于全球首位，具備卓越的品質和高可靠性，尤其有很好的溫度適應性和使用經驗，再加上與方案商和圖像信號處理芯片商的緊密合作，以及全套開發工具，可提供全系列的方案陣容，配合由720p提高至1080p的高清視頻的市場趨勢，用于包括可穿戴安防、家居安防、700線模擬攝像機、圓頂攝像機、720p網絡攝像機、1080p PTZ(云臺)網絡攝像機、360度攝像機和4K超高清網絡攝像機等應用，能滿足安防監控市場多種不同的性能及價格需求。方案通過提供寬動態范圍、出色的靈敏度和卓越的近紅外性能實現領先業界的微光能力

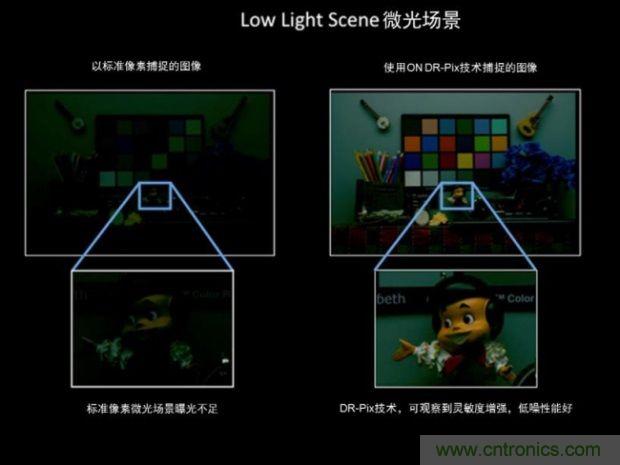

圖1. 一般相機與DR-Pix技術拍攝效果對比
AR0130——1/3英寸光學制式、120萬像素CMOS圖像傳感器
AR0130采用安森美半導體專有的A-pix像素技術進行減噪，以及DR-pix(動態響應)像素技術，以每秒60幀的速率捕獲高清720p視頻，優異的近紅外(NIR)性能以850納米波長提升夜視能力，微光(低至0.1勒克斯)高清成像的性能堪稱世界一流。如圖1所示，在相同的微光場景中，右圖由于使用了安森美半導體的DR-Pix技術，比左圖用一般相機所拍圖像的感光度和清晰度更好。
AR0130——1/3英寸光學制式、120萬像素CMOS圖像傳感器
AR0130采用安森美半導體專有的A-pix像素技術進行減噪，以及DR-pix(動態響應)像素技術，以每秒60幀的速率捕獲高清720p視頻，優異的近紅外(NIR)性能以850納米波長提升夜視能力，微光(低至0.1勒克斯)高清成像的性能堪稱世界一流。如圖1所示，在相同的微光場景中，右圖由于使用了安森美半導體的DR-Pix技術，比左圖用一般相機所拍圖像的感光度和清晰度更好。
網絡攝像機是未來視頻監控業發展的重點，而對它不斷地創新與發展有賴于關鍵元器件圖像傳感器的性能。由720p分辨率邁向超高清1080p是趨勢所在，安森美半導體配合這市場趨勢，發揮在圖像傳感器領域的優勢和專長，提供從可穿戴安防到4K超高清網絡攝像機全系列方案，通過高動態范圍、低噪聲處理等技術實現微光高清成像，是用于高可靠性要求如安防監控和汽車等應用的理想選擇。
