【導讀】在低功耗隔離電源設計中，反激式拓?fù)潆m因結構簡單被廣泛應用，但其漏感引發的FET振鈴、EMI干擾及多路輸出調節難題始終困擾工程師。本文通過實測數據驗證，提出隔離SEPIC（單端初級電感轉換器）作為更優解，其獨特的能量傳輸機制可顯著改善系統性能。
在低功耗隔離電源設計中，反激式拓?fù)潆m因結構簡單被廣泛應用，但其漏感引發的FET振鈴、EMI干擾及多路輸出調節難題始終困擾工程師。本文通過實測數據驗證，提出隔離SEPIC（單端初級電感轉換器）作為更優解，其獨特的能量傳輸機制可顯著改善系統性能。
核心原理：能量路徑重構與振鈴抑制
隔離SEPIC在標準非隔離架構基礎上，通過添加變壓器隔離繞組實現多路輸出（圖1）。其關鍵創新在于：

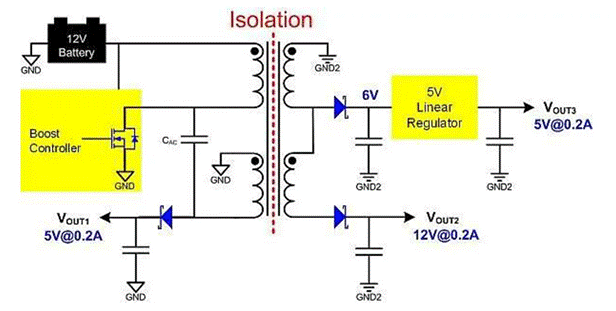

圖 1：具有額外繞組的 SEPIC 轉換器提供隔離式輸出
1. 耦合電容（CAC）降噪：當主開關管關斷時，CAC為漏感能量提供低阻抗回路，使FET電壓振鈴幅度較反激式降低60%（圖2）。
圖 2：SEPIC FET 上的電壓振鈴比反激式低，因此可降低應力并改善輸出電壓調節性能
2. 靈活匝比設計：初級繞組與主輸出（VOUT1）強制1:1匝比，而隔離輸出（VOUT2/VOUT3）可自由調節，滿足多電壓需求。
性能對比：實測數據驗證優勢
在雙路隔離輸出原型機測試中（圖3），隔離SEPIC展現出顯著優勢：
● 振鈴抑制：主FET峰值電壓波動從反激式120V降至50V，元件應力降低58%。
● 交叉負載調節：極端負載下（主輸出空載/滿載），隔離繞組電壓波動控制在±4%（圖4），反激式方案通常超±8%。
● 成本效益：同等功率下，BOM成本較反激式降低15%，因無需額外RC緩沖電路。

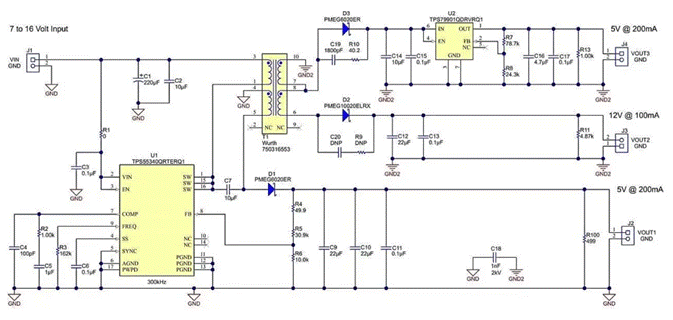

圖 3：具有雙路隔離式輸出的實際 SEPIC 設計

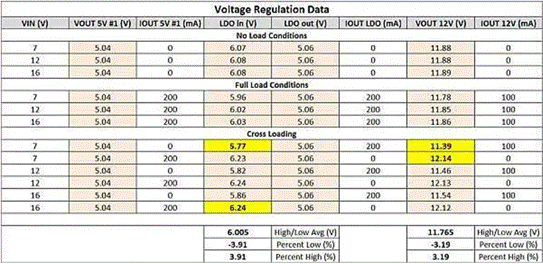

圖 4：測得的電壓調節數據
工程實踐：設計要點與極限挑戰
1. 繞組耦合優化：VOUT1與隔離繞組需緊密耦合（漏感<5%），而初級繞組可松耦合，通過分層繞制工藝實現。
2. 預載配置：隔離輸出端需配置最小負載（如1%額定電流），避免空載時電壓失控飆升。
3. 熱管理策略：線性穩壓器輸入電壓波動（6V±4%）需匹配散熱設計，防止過熱降額。
應用場景：中小功率場景性價比之選
● 工業傳感器供電：12V/5V雙路隔離輸出，滿足RS-485與MCU供電需求。
● 醫療設備輔助電源：低EMI特性符合YY 0505標準，適配心電圖機等設備。
● 光伏微逆系統：多路獨立輸出支持MPPT與通信模塊同步供電。
結語：技術迭代下的新選擇
隔離SEPIC通過重構能量路徑，在20-100W功率段展現出比反激式更優的性價比與可靠性。隨著寬禁帶半導體器件普及，其高頻化潛力將進一步釋放，成為隔離電源設計的革新力量。
數據來源：TI實驗室測試報告、EE Times行業分析、原型機實測數據。
