【導讀】這是一臺小鴨圣吉奧XQG50-NM156N型滾筒洗衣機，機械式程序控制器由于各種原因損壞，因此洗衣機只能實現洗滌、排水、脫水等基本功能。為了節省經費，操作簡單】制作容易，選用洗衣機控制器通用板，為適用于滾筒洗衣機，我們將電路進行變身。

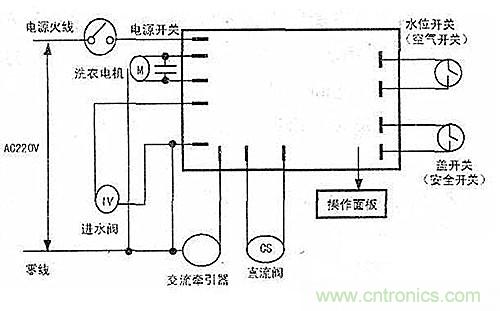

改裝要點：1．將原洗衣機電源開關、門鎖串接如下圖。2．將蓋開關短接（因?yàn)闈L筒洗衣機沒有此安全開關）。3．加接220V繼電器，進行速度變換。4．將操作面板用雙面膠或其他膠水粘在洗衣機適當位置。
工作原理：按下電源開 關，門鎖鎖定后控制板得電，工作過程如同一般洗衣機，但到排水時，排水電機和繼電器同時得電，排水的同時繼電器也進行速度轉換，繼電器觸點由原來的常閉觸 點3-5、4-6通變換成常開觸點3-1、4-2通，即脫水時由原來低速洗衣電機轉換為高速脫水電機，等排水、脫水程序完成后，繼電器失電又恢復為原始狀 態，直到洗滌完成。
經此改修后，雖失去了一些功能，但都能洗干凈衣服，且經濟簡單。此方法供參考，避免因找不到合適的控制器而煩惱。
