【導讀】羅姆開發出有助于液晶面板實現更低功耗的4通道背光用LED驅動器“BD9428”，新產品同時實現了高效率與低噪音。通過將內置MOSFET的耐壓水平提高到80V，將最大LED電流提高到250mA/ch，使該產品可適用于各種面板尺寸，有助于減輕設計負擔。
該產品高耐壓、支持更大電流，適用于從小到大的各種面板尺寸的通用型號設計。產品前期工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓），計劃從2013年9月份開始出售樣品（樣品價格：200日元），從2013年11月份開始暫以月產20萬個的規模投入量產。
液晶面板所消耗的電量中，背光部分約占7成，因此，其高效化一直以來都是重大課題。近年來，LED急速普及，在這種大背景下，羅姆優化了LED驅動器供給LED的電源電壓，取得了以消減整個LED背光系統的耗電量為目的的專利，很早就開始了領先業界的機型開發。
另一方面，為了縮短配套產品的設計時間并降低成本，一般將背光部分的LED驅動器與一次電源部分的AC/DC轉換器設計在同一基板上，雖然對于平臺化的需求也在日益增長，但更高耐壓、支持更大電流、發熱對策等都是亟需解決的課題。作為解決高耐壓、大電流化、提高散熱性能的對策，業界一般采用外置LED驅動用MOSFET的方法，但這會導致安裝面積和部件成本增加。
此次，羅姆通過最尖端的高耐壓BiC-DMOS工藝，成功將單芯片的LED端子電壓從以往的60V提高到了80V，而且，還將最大LED電流從以往的150mA/ch提高到250mA/ch，實現了更大電流。針對高耐壓、大電流化過程中容易產生的線圈嘯叫問題，羅姆通過內置PWM調光時使電流波形變平滑的獨創電路技術輕松解決，同時，優化了電路，即使脈沖信號很短也可穩定工作。
另外，利用已經取得專利的高效化系統，使該產品與以往的控制方法相比，效率提升達10％以上，非常有助于設備實現更低功耗。不僅如此，采用DIP封裝，更容易解決同一基板集成設計時的散熱問題。通過這些優勢，使該產品可適用于從小到大的各種面板尺寸，還可降低設計成本并大大縮短開發時間。
羅姆今后會繼續利用所擅長的模擬電源技術，開發出功耗更低、附加價值更高的LED驅動器。
羅姆LED驅動器“BD9428”特點
1)利用已取得專利的高效化系統電路，節能效果顯著

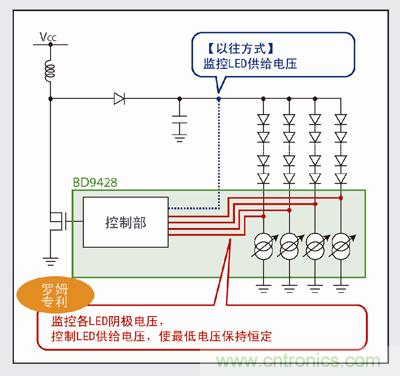

LED背光一般是監控并控制LED供給電壓，羅姆該產品則是通過監控各LED陰極電壓，控制LED供給電壓，使最低電壓保持恒定。這種控制方法可優化供給電壓，與傳統的控制方法相比，成功將效率提升了10％以上。通過毫無浪費的高效化系統，還非常有助于設備實現更低功耗。
美國專利號 ： 7,235,954 7,541,785 7,944,189 8,242,756
2)利用羅姆獨創的PWM電路，實現大電流下的卓越靜音性能
針對實現大電流化過程中的線圈嘯叫問題，通過內置PWM調光時使電流波形變平滑的獨創電路輕松解決。靜音性能也非常卓越。
3)采用最尖端工藝，實現更高耐壓，支持更大電流，適用于各種面板尺寸
通過羅姆引以為豪的最尖端的高耐壓BiC-DMOS工藝，成功將LED端子電壓從以往的60V提高到80V，將最大LED電流也從以往的150mA/ch提高到250mA/ch，實現了更大電流。使該產品可適用于從小到大的各種面板尺寸，更容易導入通用型號設計。

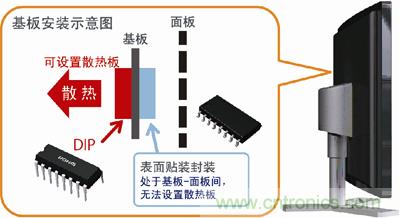

4)采用DIP封裝，散熱對策更容易

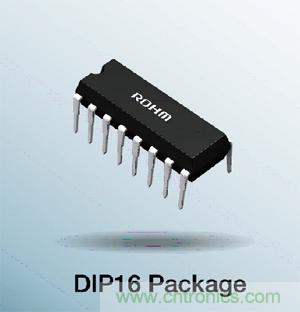

該產品采用DIP封裝，使設置散熱板等散熱對策更加容易。因此，可進行單層基板的通用設計，還有助于基板進一步節省空間。
＜術語解說＞BiC-DMOS工藝：雙極、CMOS、DMOS的集成工藝技術。還可使模擬與數字、微細化與高耐壓共存。
PWM（pulse width modulation）：調制方式的一種，通過延長或縮短脈沖信號的輸出時間，控制電流和電壓的方法。
