- 整流器的額定電流高達30A~45A
- 最大峰值反向額定電壓為600V~1000V
- 外殼絕緣強度高達1500V
- 首款采用PowerBridge封裝的單列直插橋式整流器
- 采用per JESD 22-B106規定的+275℃、10秒鐘浸錫工藝
- PC、服務器、PDP電視、LCD電視、音視頻系統中開關電源的AC-DC整流
- 冰箱、洗衣機、空調、電磁爐等家電中的電源逆變器
- 通信系統中開關電源的初級整流電路

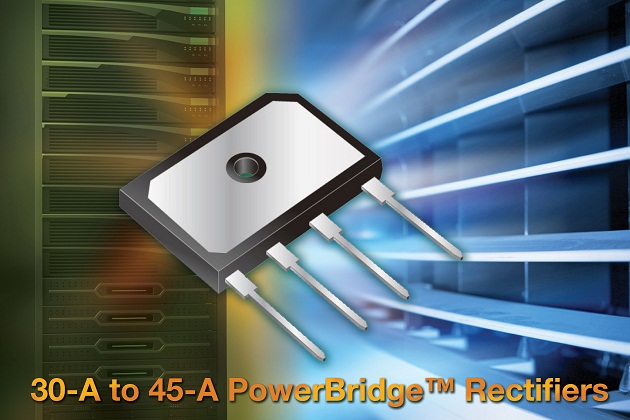

Vishay Intertechnology, Inc.近日宣布，推出新系列增強型高電流密度PowerBridgeTM整流器。整流器的額定電流高達30A~45A，最大峰值反向額定電壓為600V~1000V，外殼絕緣強度高達1500V。該系列45A器件是業界首款采用PowerBridge封裝的單列直插橋式整流器，產品尺寸為30mm x 20mm，厚度為3.8mm。
這款單列直插式整流器是PC、服務器、PDP電視、LCD電視、音視頻系統中開關電源的AC-DC整流，冰箱、洗衣機、空調、電磁爐等家電中的電源逆變器，以及通信系統中開關電源的初級整流電路的理想之選。
對于OEM廠商，新器件提供了與傳統GSIB-5S封裝兼容的封裝、引線間距和管腳布局。客戶可以在各種不同橋式整流電壓和電流等級的設計中使用同樣的PCB布版，從而節約開發時間。整流器采用per JESD 22-B106規定的+275℃、10秒鐘浸錫工藝，保證了波峰焊或手工焊接中的高可靠性。
器件規格表:
|
P/N |
功能描述 |
封裝 |
VF @ IF per chip, TJ |
|
PB3006~10 |
600V~1000V，30A單相橋式整流器 |
PB |
0.97 V typ. @ 15 A, +125 oC |
|
PB3506~10 |
600V~1000V，35A單相橋式整流器 |
PB |
0.90 V typ. @ 17.5 A, +125 oC |
|
PB4006~10 |
600V~1000V，40A單相橋式整流器 |
PB |
0.94 V typ. @ 20 A, +125 oC |
|
PB5006~10 |
600V~1000V，45A單相橋式整流器 |
PB |
0.90 V typ. @ 22.5 A, +125 oC |
PowerBridge整流器現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、MOSFET、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及“一站式”服務使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息，敬請瀏覽網站 www.vishay.com。
