【導讀】因?yàn)榕笥鸭膩韮蓚€(gè)直流穩壓電路圖請教其中的工作原理，作者對電路特性進行詳細分析并解讀在實用電路上的特性差異。一個簡單，但是很有實用價值的電路！如果你是新手，或者不那么熟練的老手，你一定要看哦！
圖1是一般常見的直流電源開關電路，就不必另外說明了。但是需要強調的是，千萬別把R1給漏掉了，否則難免后患無窮。

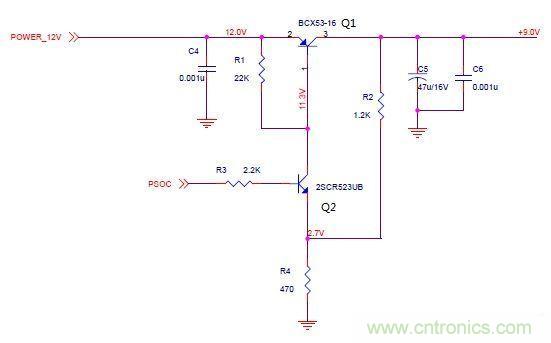

圖2只是增加了兩個電阻居然就轉變成具有穩壓輸出特性的直流電源開關電路，當然唯一條件是控制開關的輸入電壓也必須是穩定的才行?，F(xiàn)在一般多功能芯片都需要有D to D電路去產生3.3V電壓，再利用這個電壓來產生其他5V或是9V的穩壓輸出，應該是蠻理想的。這里穩壓的動作原理是由輸出端經由電阻R2與R4的分壓回饋，且被Q2晶體管射極形成固定的參考電壓而完成。
圖3看來跟圖2的功能相同，卻還多用了另外兩個晶體管，還最好是在同個特性包裝內的，這當然有它的道理在了，我想能夠看破的人應該已經可以掌握晶體管的特性。這里穩壓的動作原理是由輸出端經由電阻R2與R4+R5的分壓回饋，且被Q3晶體管pin-5基極形成固定的參考電壓而完成。當然此時參考電壓是由控制端的3.3V，經過兩個晶體管的Vbe分別降壓及升壓完成的。
現在該說明圖2與圖3的特性差異了。圖2的參考電壓是3.3V-Vbe電壓，而圖3的參考電壓是3.3V-Vbe+Vbe電壓，也就是圖2的參考電壓會隨Vbe的溫度而變化，可能由高溫的0.55V到低溫的0.75V。這也是為何圖3的兩個晶體管最好還能是使用雙組的包裝，以求Vbe特性與溫度變量達到最低。
再來則是輸出最大電流量的限制，圖2的R4與圖3的R2數值，決定輸出晶體管Q1的最大基極電流，也就間接影響最大輸出電流。由于圖2的R4還擔負參考電壓的分壓設定，因而數值受限不能太小，也就是圖2不適于供應太大的電流輸出。圖3的R2則可獨立設定最大的電流輸出量。
另外則是圖2的輸出電壓并不很穩定，會隨輸出供應電流量的增加，而使輸出電壓微量下降。原因在于若輸出電流提升，則由Q2流經R4的電流量需增加，但因Q2射極為參考點，此電流量必須保持恒定不變，也就是輸出端經由R2的電流回饋量減少，使得輸出電壓下降。也因此圖2的電路比較適合用于需求電流量較穩定的部分。
