- 小尺寸、2mm x 2mm x 0.6mm UTDFN-Opto封裝
- VDD = 1.7V至3.6V
- 環境光檢測模式下，電流損耗5µA
- 集成單脈沖IR LED驅動器
- 配件、工業傳感器、在線檢測、智能電話
MAX44000集成了寬動態范圍環境光傳感器和一個紅外接近檢測傳感器，是便攜式觸摸屏控制產品的理想方案。在環境光檢測+接近檢測應用中，MAX44000僅消耗11µA (平均)電流(包括外部IR LED電流)。
片上環境光傳感器能夠測量0.03 lux至65,535 lux較寬的動態范圍；內部IR接近檢測傳感器與集成IR LED驅動器配合工作。通過I²C總線讀取所有數據，可編程中斷減輕器件數據輪詢的工作負荷，節省微控制器資源并減少系統軟件開銷，最終降低系統功耗。
MAX44000設計用于驅動外部IR LED，工作在1.7V至3.6V VDD供電電源。只有環境光傳感器工作時，器件消耗5µA電流，使能接近檢測接收器和驅動器后，器件僅消耗7µA電流。

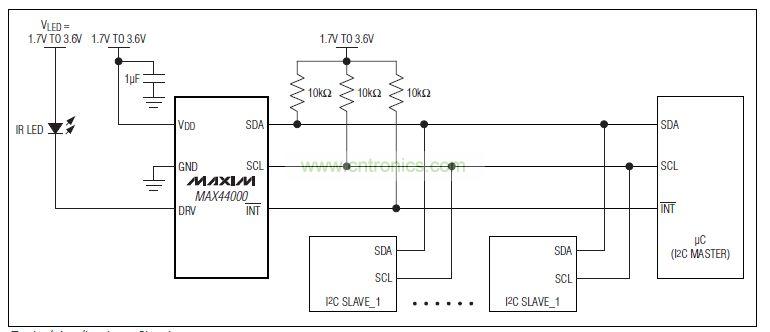

典型應用電路
關鍵特性
* 小尺寸、2mm x 2mm x 0.6mm UTDFN-Opto封裝
* VDD = 1.7V至3.6V
* 低功耗
o 環境光檢測模式下，電流損耗5µA
o 環境光檢測+接近檢測模式下，電流損耗7µA
o 環境光檢測+接近檢測模式下，電流損耗70µA (包括100mA LED電流)
* 出色的光源匹配特性
o 可編程綠光和紅外通道增益
* 集成單脈沖IR LED驅動器
o 10mA至110mA可編程范圍
o 內部環境光抵消
* -40°C至+105°C溫度范圍
應用/使用
* 配件
* 工業傳感器
* 在線檢測
* 智能電話
相關視頻：
MAX44000—環境光和紅外接近檢測傳感器
